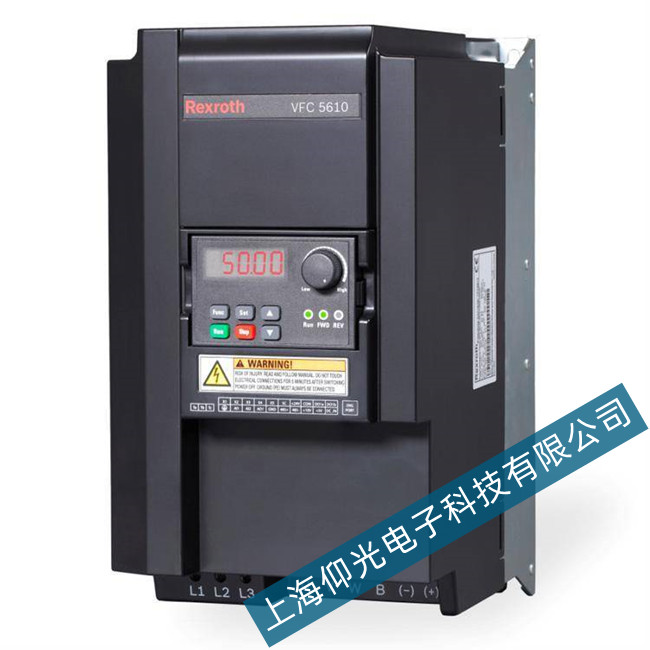

力士樂變頻器VFC5610系列主斷路器故障分析

現象一、力士樂變頻器主斷路器故障分析

造成主斷路器故障原因主要包括三點，首先是電纜不良甚至輔助隔離開關的輔助觸頭，其次隔離開關工作位置不合實際規定，最重要的一點是有關的控制模塊毀壞。

維修方法：在對現場排查，檢查人員排除掉隔離開關不在工作的位置問題，也排除掉電纜受外力破損的可能性，檢測的主要在隔離開關輔助觸頭上。經認真仔細，看到隔離開關限位開關固定點松動，造成行程接觸不良現象，根據限位開關故障碼徹底解決，使系統恢復過來運作。

現象二、直流母線預充電故障分析

造成直流母線預充電失敗的重要原因有3點，首要，力士樂變頻器預充電裝制接觸器而隔離開關，其次預充電裝置輔助電源電壓低，最重要的一點是電壓磁感應問題和電路預充電裝制隔離開關問題。因此，問題原因多為預充電設備擠出機問題或隔離開關問題所致，但通過現場問題檢查發現，這并沒問題，原因是輔助電源。

維修方法：由于直流母線預充電裝制主要用于直流母線電容充電，設備的運行要在驅動器運行前。輔助電源因接觸不良現象，造成斷相的發生，根據更換開關能使各種問題得到合理徹底解決。

現象三、力士樂變頻器安全電路故障分析

安全電路無效的主要原因是4點。其中整流電路模塊的主要功能是把交流電整流成直流電源，整流電路的作用是對力士樂變頻器加以控制。第一點是防止柜門上的急停按鈕被按住。第二點是隔離開關已合閘或電纜接觸不良現象或短路。第三點，微動開關接觸不良現象檢測門開關，第四點是輸入模塊和端子控制模塊故障出現。這種問題大多出現于力士樂變頻器正常停機重啟后。相應檢查人員對問題展開了初步分析，預測分析問題原因大多為人為因素。進行檢查力士樂變頻器控制柜，看到力士樂變頻器按鈕停機后手動式按住，運作時未發現。
