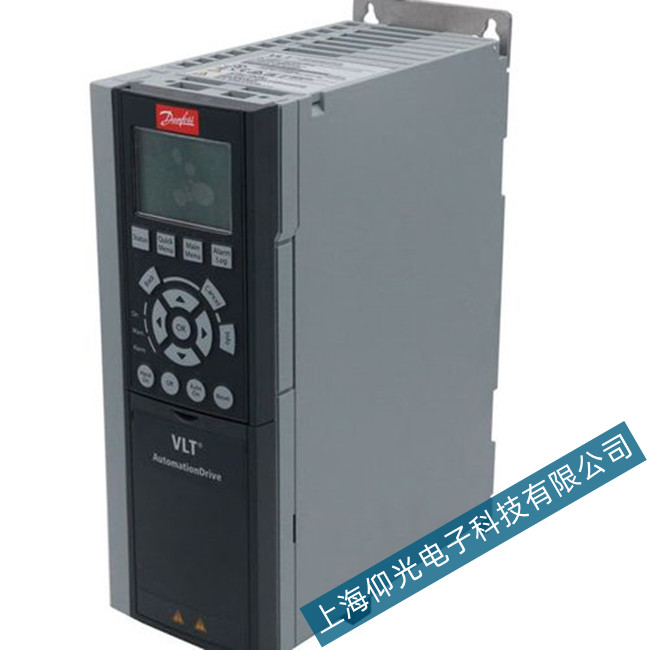

丹弗斯FC302變頻器“alarm 13”過流報警原因排查

1、丹佛斯變頻器“alarm 13”過流報警

變頻器液晶顯示屏上出現“alarm 13”報警，并能手動復位，不升速時正常，加速時就報警，重新送電，沒有聽到內部繼電器吸合的聲音，懷疑為充電電阻r401并聯的接觸器km1短路導致電流過大引起，用萬用表測km1線圈兩端電壓正常，停電測線圈直流電阻，為無窮大，換新線圈后上電試車，一切正常。

接觸器km1短路導致電流過大

過流原因:

(1)重新啟動時，一升速就跳閘。這是過電流十分嚴重的現象。主要原因有:接觸器開路，負載過重，機械部分故障;逆變模塊損壞;電動機的轉矩過小等。

(2)通電后立即報警，這種現象一般不能復位。主要原因有:模塊損壞、驅動電路損壞、電流檢測電路損壞。

2、丹佛斯變頻器“alarm 8”低壓報警

變頻器液晶顯示屏上出現“alarm 8”報警不能復位，經查線排端子104(1)為電壓檢測點，信號經IC403輸送給控制板，并在內部與參數設定電壓做比較，如果低與參數下限，變頻器就會停車并報警顯示故障，測104(11)點無電壓，正常為2。3v說明故障點在前面，測IC403(3)腳無電壓，測d1負極無直流電壓，測變壓器有交流輸出，可以判斷為4R7電阻損壞，換電阻后通電，試運行正常。4R7電阻損壞引起低壓報警。
