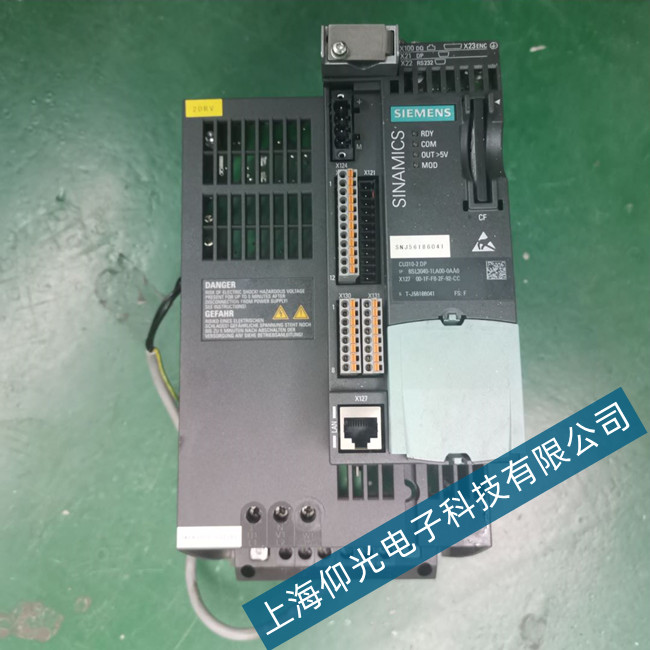

西門子G150系列變頻器電源斷相報警F0020代碼維修

故障代碼：F0020電源斷相

故障原因：如果三相輸入電源電壓中的一相丟失，便出現(xiàn)故障，但變頻器的脈沖仍然允許輸出，變頻器仍然可以帶負載

故障診斷及維修措施：檢查輸入電源各相的線路

故障代碼：F0021接地故障

故障原因：如果相電流的總和超過變頻器額定電流的5%時將引起這一故障。

故障代碼：F0022功率組件故障

故障原因：在下列情況將引起硬件故障(PO947-22和P0949 =1):

(1)直流回路過電流 =IGBT 短路(2)制動斬波器短路

(3)有接地故障(4)I/O板沒有正確地插入外形尺寸A至C(1)，(2)，(3)，(4)外形尺寸D 至 E(1)，(2)，(4)外形尺寸 F(2)，(4)

由于所有這些故障只是由功率組件的一個故障信號來表示，因此，不能確定實際上是哪一個組件出現(xiàn)了故障。外形尺寸FX和GX

當r0947=22和故障值r0949-12，或13，或14(根據(jù)UCE而定)時，檢測 UCE 故障。

故障診斷及維修措施：檢查I/O板。它必須完全插入。
