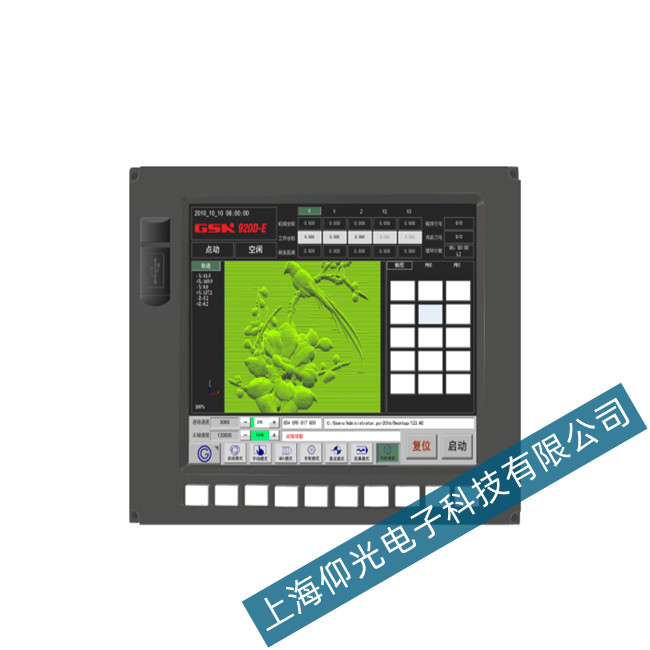

廣數GSK920D-E數控系統常見故障現象的維修方法

故障現象一:不帶變頻的主軸不轉

故障原因處理方法

①機械傳動故障引起檢查皮帶傳動有無斷裂或機床是否掛了空擋

②供給主軸的三相電源缺相或反相檢查電源,調換任兩條電源線

③電路連接錯誤認真參閱電路連接手冊,確保連線正確

④系統無相應的主軸控制信號輸出用萬用表測量系統信號輸出端,若無主軸控制信號輸出,則需更換相關IC元器件或送廠維修

⑤系統有相應的主軸控制信號輸出,但電源供給線路及控制信號輸出線路存在斷路或是元器件損壞用萬用表檢查系統與主軸電機之間的電源供給回路,信號控制回路是否存在斷路;是否存在斷路;各連線間的觸點是否接觸不良;交流接觸器,直流繼電器是否有損壞;檢查熱繼電器是否過流;檢查保險管是否燒毀等

故障現象二:帶變頻器的主軸不轉

故障原因處理方法：

①機械傳動故障引起檢查皮帶傳動有無斷裂或機床是否掛了空擋

②供給主軸的三相電源缺相檢查電源,調換任兩條電源線

③數控系統的變頻器控制參數未打開查閱系統說明書,了解變頻參數并更改

④系統與變頻器的線路連接錯誤查閱系統與變頻器的連線說明書,確保連線正確

⑤模擬電壓輸出不正常用萬用表檢查系統輸出的模擬電壓是否正常;檢查模擬電壓信號線連接是否正確或接觸不良,變頻器接收的模擬電壓是否匹配

⑥強電控制部分斷路或元器件損壞檢查主軸供電這一線路各觸點連接是否可靠,線路有否斷路,直流繼電器是否損壞,保險管是否燒壞

⑦變頻器參數未調好變頻器內含有控制方式選擇,分為變頻器面板控制主軸方式,NC系統控制主軸方式等,若不選擇NC系統控制方式,則無法用系統控制主軸,修改這一參數;檢查相關參數設置是否合理。
