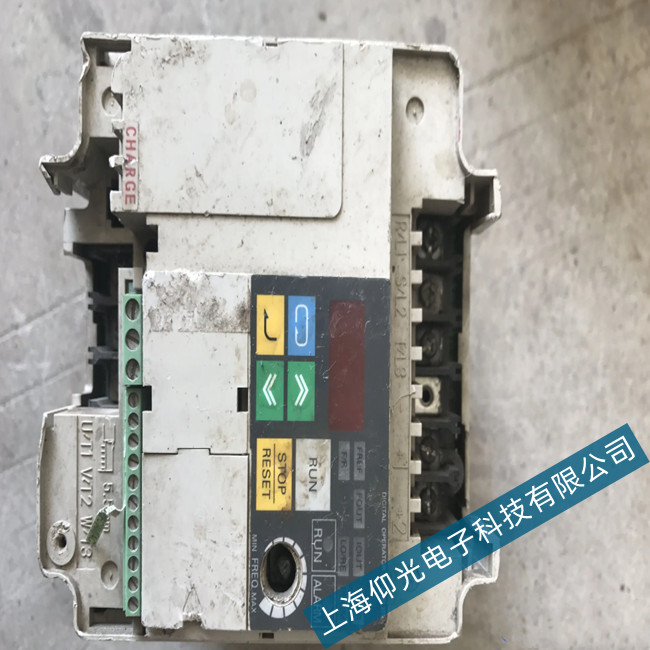

歐姆龍變頻器3G3MX2系列維修報警代碼“OCD”

歐姆龍變頻器報OCD故障代碼維修1小時解決變頻器由主電路、電源電路、IGBT驅動、保護電路、冷卻風扇等組成。其結構多為單元形式或模塊化形式。由于不正確的使用和不合理的環境設置，轉換器可能無法正常工作，無法達到預期的運行效果。為了防止這種情況發生，需要提前仔細分析故障原因。

保護電路是否，電壓反饋電路，電流反饋電路又沒問題，開關管是否擊穿等，開關電源變壓器發熱或發出嗞嗞嗞聲，一般是開關頻率不對，開關電源輸出電壓電源指示燈一閃一閃的，一般是副邊有短路的，開關電源常見問題具體維修技巧以下就是具體問題具體分析了�；�本上開關電源的問題都會有所涉及，(1)開關電源中保險熔斷的直接原因:a，開關管\電源厚模塊整流二極管擊穿,b，100uf/400v大電容擊穿漏電,c，消磁電阻內部碎裂，(2)開關電源各輸出端始終無電壓輸出的常見原因:a。交流220v整流濾波電路中的保險電阻開路;b，開關管基極到100uf/400v大濾波電容正極之間的電阻開路，(3)開關電源只在開機有小電壓輸出的常見原因:a。

1、判斷極性

選擇R*1KΩ，若一極與其他兩極的電阻為無窮大，換筆后仍為無窮大，則該極為G。再測另兩極，若電阻為無窮大，則變?yōu)閾Q筆后降低，判斷紅筆接C，黑筆接E。

2、判斷萬用表

選擇R*10KΩ，黑筆接C，紅筆接E，電阻為零。當手指同時觸摸G和C時，觸發IGBT導通，萬用表轉向阻值較小的方向并指示一定值。如果再次觸摸G和E時IGBT停止，萬用表指向零，則判斷IGBT正常。

3、測試注意事項

任何指針式萬用表均可用于檢測IGBT。判斷IGBT時***選擇R*10KΩ，因?yàn)榈陀?/span>R*1KΩ時，內部電池電壓過低，測試時無法導通IGBT，無法判斷IGBT。該方法還可用于檢測功率場效應晶體管（P-MOSFET）的質量②加大變壓器對地電容:原理上容易分析，但是實際上由于變壓器本身的結構和材料限制。要想做出任意絕緣方式或絕緣等級高的變壓器是不太可能的，因此要想較大地增加變壓器的對地電容C也是相當困難的，變頻器過電流產生的原因及處理方法變頻器過電流產生的原因(1)工作中過電流即拖動系統在工作過程中出現過電流。其原因大致來自以下幾方面:①電動機遇到?jīng)_擊負載，或傳動機構出現[卡住"現象，引起電動機電流的突然增加，②變頻器的輸出側短路，如輸出端到電動機之間的連接線發生相互短路，或電動機內部發生短路等，③變頻器自身工作的不正常。如逆變橋中同一橋臂的兩個逆變器件在不斷交替的工作過程中出現異常，例如由于環境溫度過高，或逆變器件本身老化等原因。
