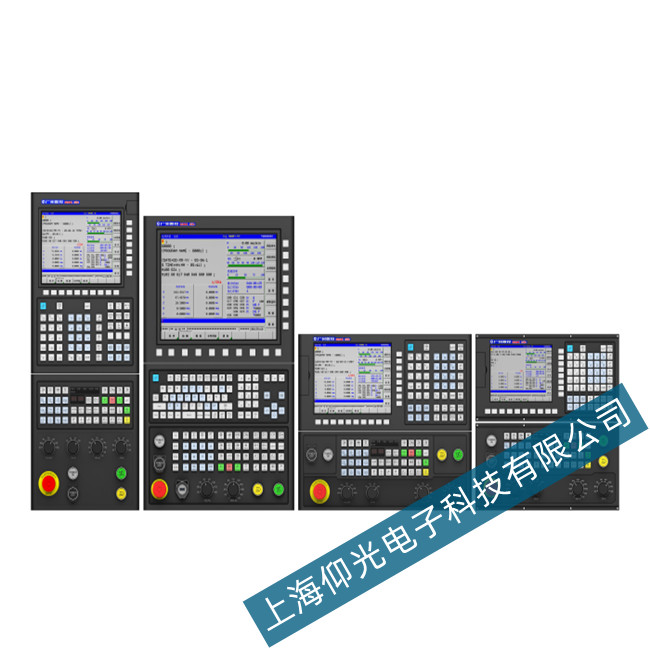

廣州數控系統GSK25i系列系統類故障判斷維修

一、系統報警

故障原因：

①系統顯示“急停報警”，產生原因包括急停按鈕按下未旋起，限位問題及線路斷路故障等。

②不穩定的電壓導致驅動器或變頻器報警從而引起系統報警。

③系統顯示“驅動器準備未緒”報警

④系統編程時出現程序操作報警，產生原因是進行了非法的編輯或操作不當

⑤系統出現序號報警或中文報警，由于參數設置不合理或編輯非法導致

⑥ 科能報警解決方案（與上對應）

1. 檢查急停按鈕是否按下未旋起，檢查限位開關是否損壞或斷路導致急停線路這一回路斷路，檢查線路是否存在短路或接觸不良；是否二極管接反導致燒毀 2803 IC ，致使 +24V 信號輸出無效，此時需更換2803 IC

2.檢查供電電壓，加裝穩壓設備

3.驅動器沒有電源供給,檢查供電回路各線路有否斷路,檢查各元器件是否損壞;系統上的驅動參數設置不當，修改以下相應參數： 980T為9 號， 928TC 為 12 號，928TA為10號參數；通過互換驅動器檢查是否驅動器自身故障。

4.查閱系統操作說明書的附錄或本手冊車床系統報警附錄，根據系統的報警內容，查閱相應的處理方法。

5.查閱系統操作說明書的附錄或本手冊車床系統報警附錄，根據系統的報警內容，查閱相應的處理方法。

6.980T 科能 報警，打開系統蓋，將門陣重新拔插，再按實 ,若仍不能解決，則需送廠維修。990M 科能報警，則需調節電源盒 +5V 的輸出電壓 ， 若仍不能解決，則需送廠維修。

二、系統出現“驅動器報警”而驅動器無報警

故障原因①驅動器內部的ALM報警電路產生故障 ②執行圓弧加工程序時 ,由于加工的圓弧過象限 ,系統執行程序時死機，導致誤報警解決方案。

1.將驅動器的 ALM 報警電路與系統的連接斷開或者更換將驅動器送廠維修。

2. 初始化系統，修改加工程序，避免圓弧過象限

三、系統在驅動器正常工作時出現" Err-20"報警

故障原因系統信號線第1腳和第10腳之間接有一個三極管，在受到外部干擾時這個三極管導通使第1腳變?yōu)榈碗娖绞瓜到y(tǒng)產生報警 解決方案檢查系統信號線插頭內是否有一個三極管，取消這一三極管。
