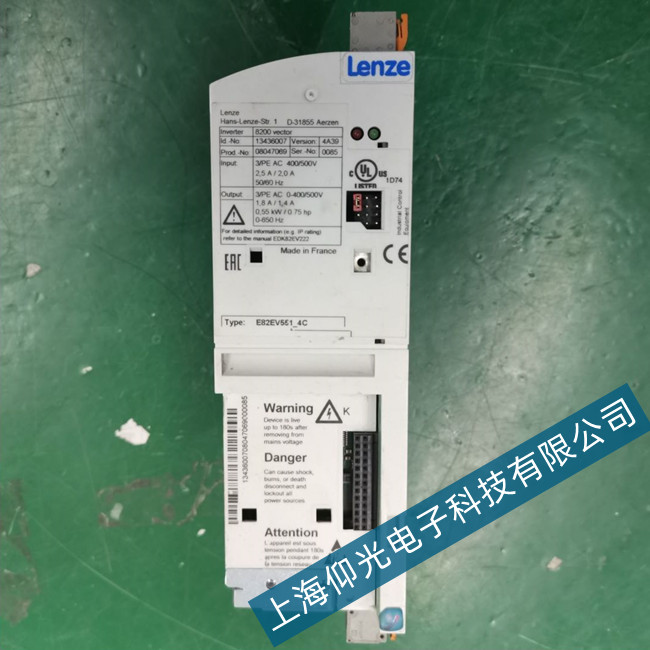

倫茨變頻器8210系列報警代碼ER02/ER05維修

(1)故障ER02/ER05

故障代碼ER02/ER05表示變頻器在減速中出現過流或過壓故障,主要原因?yàn)闇p速時間過短、負載回饋能過大未能及時被釋放。若電機驅動慣性較大的負載時,當變頻器(即電機的同步轉速)下降時電機的實際轉速可能大于同步轉速,這時電機處于發電狀態,此部分能量將通過變頻器的逆變電路返回到直流回路,從而使變頻器出現過壓或過流保護。現場處理時在不影響生產I藝的情況下可變頻器的減速時間,若負載慣性較大,又要求在一定時間內停機時,則要加裝外部制動電阻和制動單元, G2/P2系列變頻器22kWI以下的機型均內置制動單元,只需加外部制動電阻即可,電阻選配可根據產品說明中選用,對于功率22kW以上的機型則要求外加制動單元和制動電阻。

ERO2/ER05故障一般只在變頻器減速停機中才會出現,如果變頻器在其它運行狀態下出現該故障,則可能是變頻器內部的開關電源部分,如電壓檢測電路或電流檢測電路異常而引起的。

(2) 故障ER08

變頻器出現ER08故障代碼表示變頻器處于欠壓故障狀態。主要原因有輸入電源過低或缺相、變頻器內部電壓檢測電路異常、變頻器主電路異常。通用變頻器電壓輸入范圍在320V~460V ,在實際應用中變頻器滿載運行時，當輸入電壓低于340V時可能會出現欠壓保護,這時應電網輸入電壓或變頻器降額使用;若輸入電壓正常變頻器在運行中出現ER08故障,則可判斷為變頻器內部故障。當主回路中KS器跳開,使限流電阻在變頻器運行時串聯到主回路中,這時若變頻器帶負載運行便會出現ER08故障,這時可排除是否為器損壞或器控制電路異常;若變頻器主回路正常,出現ER08的原因大多為電壓檢測電路故障,一般變頻器的電壓檢測電路為開關電源的一-組輸出,經過取樣、比較電路后給CPU處理器，當超過設定值時, CPU根據比較輸出故障, IGBT ,同時顯示故障代碼。
