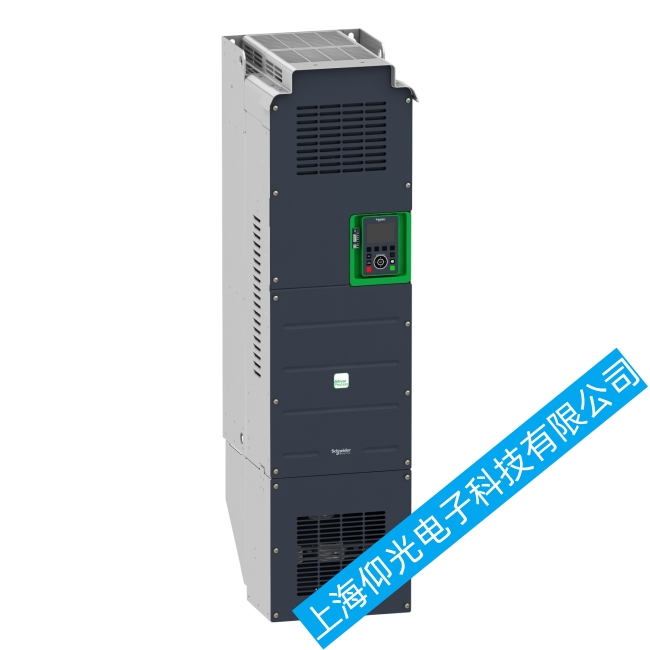

施耐德ATV31全系列變頻器常見故障實例分析
⑴INF故障報警
機器型號：ATV31H全系列
故障現象：由于氣候潮濕，變頻器又在高溫、高濕、飛絨多的環境中使用，使用三年以上的施耐德變頻器有近80%的都會出現此報警，當出現此類故障報警后，面板按鍵不起作用。
故障原因：施耐德ATV31H系列變頻器使用了薄膜面板，當顯示“INF”故障時，薄膜按鍵都不起作用。我們從顯示板上拔出薄膜插線，用萬用表測量可以知道第二根線與第七根線已經斷路。薄膜無法修復。
維修辦法：由于損壞量大，從節約角度出發，不更換薄膜。我們找到顯示板上的CN11插座從PCB面用導線直接將2腳與7腳連接，故障消失。
⑵OLF故障報警
機器型號：ATV31HU22N4/2.2KW變頻器
故障現象：機器運轉一段時間后停機保護，面板顯示“OLF”。查閱廠家手冊是，變頻器溫度太高。
維修方法：經過觀察是24V的風扇不轉，檢查24V電壓正常，更換后機器恢復正常。
⑶OLF故障報警
機器型號：ATV31HU22N4/2.2KW變頻器
故障現象：機器運轉一段時間后停機保護，面板顯示“OLF”。
維修方法：經過觀察24V風扇不轉，檢查風扇端口無24V。風扇的控制信號來自DSP的79腳，經過PC81(TLP721F)光耦來控制Q81(RSK)的導通風扇插座+24V輸出。用萬用表檢查+24V電源電壓正常，檢查Q81的基極控制電壓正常。測量Q81(RKS)損壞。經查貼片元件手冊得知RKS的型號為BFP194。極性為PNP,封裝為SOT23。主要參數為：Ic=100mA、Ib=10mA、Uceo=15V、Ucbo=20V、Uebo=3V。由于無法購買到原件，試用9012代換，機器正常，9012的溫升正常。
⑷無顯示
機器型號：ATV31HU75N4/7.5KW變頻器
故障現象：面板無顯示，控制端口無+10V、+24V。
維修方法：開關電源實測。檢測線路時R68有明顯燒焦的痕跡，查Q1(K1317)已經擊穿，R70A、D23、R70B、IC14損壞。經更換元件后，機器恢復正常。特別需要注意的是UC3842不能直接代換FA13842N。分析該機損壞原因是板面的毛衣太多，加之濕度太大引起高壓擊穿。
⑸無顯示
機器型號：ATV31HU55N4/5.5KW變頻器
故障現象：面板無顯示，控制端口無+10V、+24V.
維修方法：拆開線路板后，有明顯的焦味，目測D16已經燒焦。風扇線路原理圖用萬用表測量C35兩端短路，當檢查到C83(1UF)貼片電容時，電容短路。更換后故障排除。
