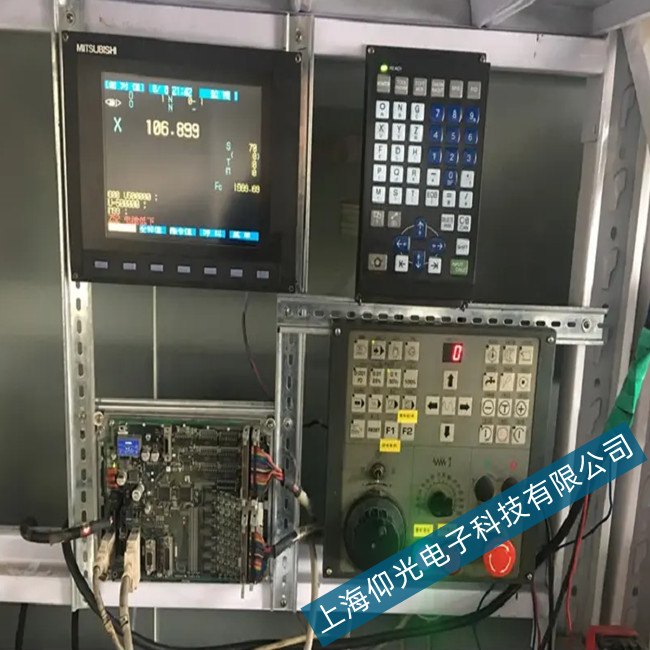

三菱數控系統C6系列開機出現[Z55－RI/O未連接]報警診斷方法

報警顯示：[Z55－RI/O未連接]

現象：實際情況是系統根本未有配備RI/O，而另一情況是系統確實配備了RI/O而且連接完成。但為何還會出現這種報警？

分析：

● 上電順序不對。先對控制器上電而后對RIO上電，結果造成控制器檢測不到RIO。

● 主電纜CF10（控制器――基本I/O）連接不良。

處置：

1. 改變上電順序。

2. 將CF10電纜重新插拔上緊。

3. 檢查對RI/O的供電電源。

報警顯示：[Y03 MCP   XYZ]

------伺服驅動器未安裝

現象：實際情況是伺服驅動器已安裝，為什么會出現這類報警？

分析和處置：

1、各連接電纜未插緊，將各電纜拔下后重新插緊。

2、某條電纜有故障，更換電纜。

3、上電順序不對。應該先上伺服系統電，最后對控制器上電。

4、驅動器的軸號正確設定. 或終端插頭未連接。
