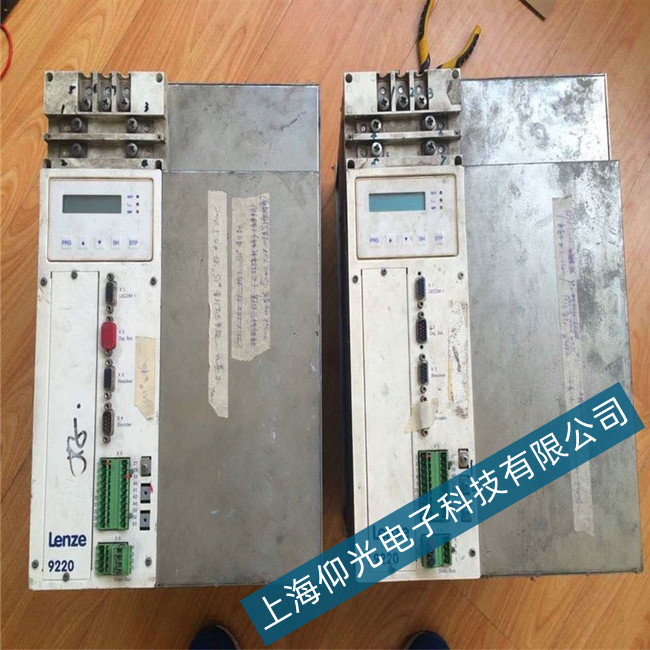

LENZE倫茨變頻器4800系列維修報警代碼ER17
(4)故障ER17
代碼ER17表示電流檢測故障,通用變頻器電流檢測一般采用電流傳感器,通過檢測變頻器兩相輸出電流來實現變頻器運行電流的檢測、顯示及保護功能,輸出電流經電流智能傳感器輸出線性電壓,經放大比較電路輸送給CPU處理器，CPU處理器根據不同判斷變頻器是否處于過電流狀態,如果輸出電流超過保護值,則故障保護電路, IGBT脈沖,實現保護功能。
變頻器出現ER17故障主要原因?yàn)殡娏鱾鞲衅鞴收匣螂娏鳈z測放大比較電路異常,前者可通過更換傳感器解決,后者大多為相關電流檢測IC電路或IC芯片工作電源異常,可通過更換相關IC或相關電源解決。
(5)故障ER15
代碼ER15表示逆變模塊IPM、IGBT故障,主要原因?yàn)檩敵鰧?duì)地短路、變頻器至電機的電纜線過長(超過50m)、逆變模塊或其保護電路故障。現場處理時先拆去電機線測量變頻器逆變模塊,觀察輸出是否存在短路,同時檢查電機是否對地短路及電機線是否超過允許范圍,如上述均正常,則可能為變頻器內部IGBT模塊驅動或保護電路異常。一般IGBT過流保護 是通過檢測IGBT導通時的管壓降的。
當IGBT正常導通時其飽和壓降很低,當IGBT過流時管壓降VCE會隨著短路電流的而增大,增大到- -定值時,檢測二極管DB將反向?qū)?此時反向電流經IGBT驅動保護電路送給CPU處理器, CPUIGBT輸出,以達到保護作用。如果檢測_ -極管DB損壞,則變頻器會出現ER15故障,現場處理時可更換檢測二極管以排除故障。
