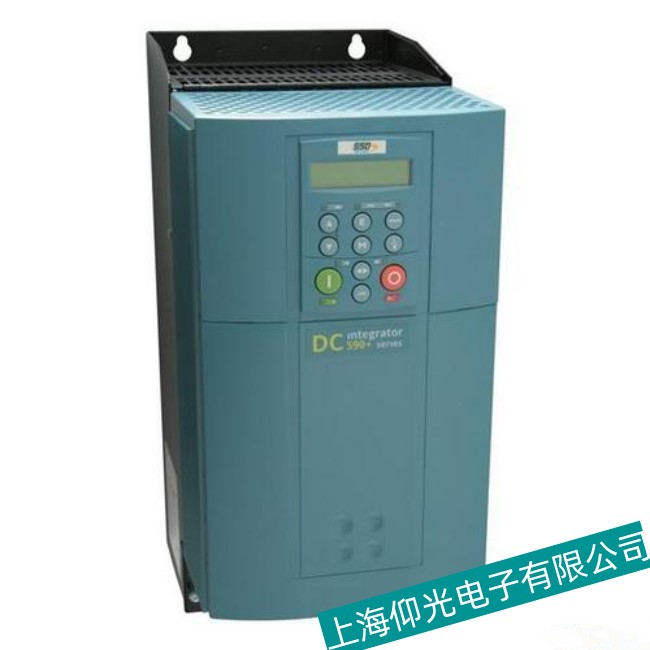

歐陸變頻器EV510A系列報警MISSING PULSE維修

1、MISSING PULSE丟失脈沖報警:六脈沖電樞電流波形丟失一個脈沖，在電機負載超過1.5倍DISCONTINUOUS（斷續點）值時，啟動報警。

故障原因：諧波干擾，觸發板故障，插頭松動，可控硅損壞。

2、FIELD OVERI勵磁過電流報警:電機勵磁電流超過校準值120%啟動報警，

故障原因：電路板勵磁觸發故障，控制回路調諧不良，電機勵磁線圈故障。

3、HEATSINK TRRIP散熱器過熱報警 :調速器的散熱器溫度太高。

4、THERMISTOR外接熱敏電阻報警 :電機溫度太高。即接線端子C1、C2開路。

5、OVER VOLTS (VA)過電壓報警:電樞電壓接線松動，接線錯誤，勵磁電壓設置錯誤，勵磁電流回路、弱磁反電勢回路、速度環調節不良，都會泛起過電壓報警。

6、SPD FEED BACK速度反饋報警:速度反饋和電樞電壓反饋之間的差值大于“速度反饋報警電平”的值。假如“弱磁啟動”被啟動，當在弱磁區域內時，速度反饋小于是10%。都會啟動報警。

故障有：測速電機接線極性反了，編碼器符號極性不準確（在參數里調置），測速電機與編碼器故障，速度環調節不良，模擬測速校準板與編碼板有故障等。

7、ENCODER FAILED編碼器故障:編碼器損壞，接線松動，斷線等。

8、FIELD FAILED勵磁故障;在勵磁控制模式時，勵磁電流小于額定電流的6%；在電壓控制模式時，勵磁電流小于50mA，啟動勵磁報警。

故障原因：勵磁電源接線或輸出線路開路，三相電源與勵磁接線反相，勵磁模塊故障，觸發故障。假如是永磁電機，必需調置“勵磁使能”為禁止。

9、3 PHASE FAILED三相斷路故障:三相電源故障，斷路、缺相等。
