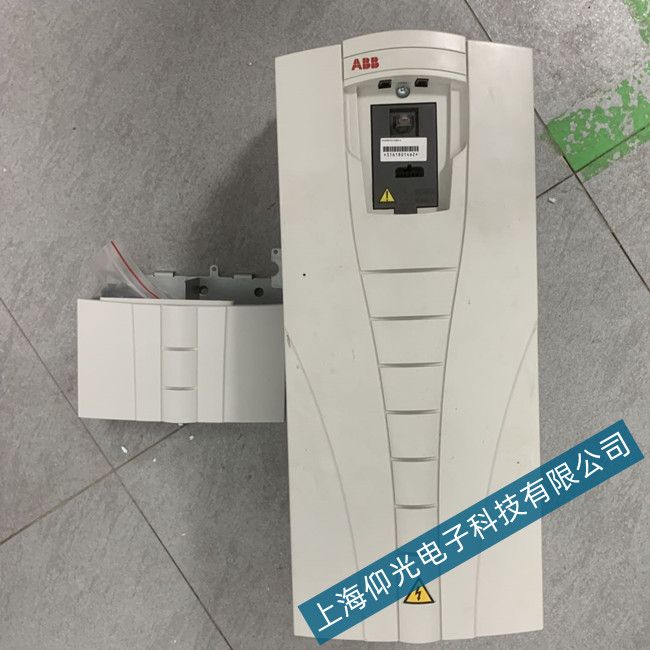

ABB變頻器ACS260系列編碼器故障維修方法

一、編碼器故障

故障原因：變頻器檢測到編碼器反饋回來的數據信號出錯或與通訊中斷。

解決方法：

① 檢查編碼器與電機或設備連接是否正常；

② 檢查編碼器信號電纜是否完好；

③ 檢查編碼器與控制板的連接；

④ 檢查編碼器是否受周?chē)�設備干擾；

⑤ 校正編碼器位置，排除其它干擾。

二、干擾故障

故障原因：主要是傳導干擾和電磁感應干擾。

解決方法：

① 主要是檢查各接地線是否良好；

② 檢查各屏蔽線是否連接正常。

三、輸出電流過大

故障原因：輸出電流超過設定極限、跳閘。

解決方法：

① 檢查電機負載是否短路；

② 檢查電機制動器是否完全打開；

③ 檢查機械轉動裝置是否運轉靈活；

④ 判斷異步電動機運轉過程中是否有溫升、有異味、有異響等現象；

⑤ 在確定電機和繞組線圈故障后，更換時注意原有型號和參數。

四、制動器故障

故障原因：制動器運轉不到位，到位信號限位不起作用，制動器機械故障。

解決方法：

① 檢查制動器供電是否正常；

② 檢查制動器機械傳動是否正常；

③ 檢查制動器線圈故障；

④ 檢查制動器限位及返回信號；

⑤ 檢查接觸器是否正常；

⑥ 接觸器主電故障，是由某一觸點接觸不好或是接觸端子螺釘松動，采取修復和更換新元件，制動器損壞應采取從新下線和更換，更換時注意原有型號和參數。
