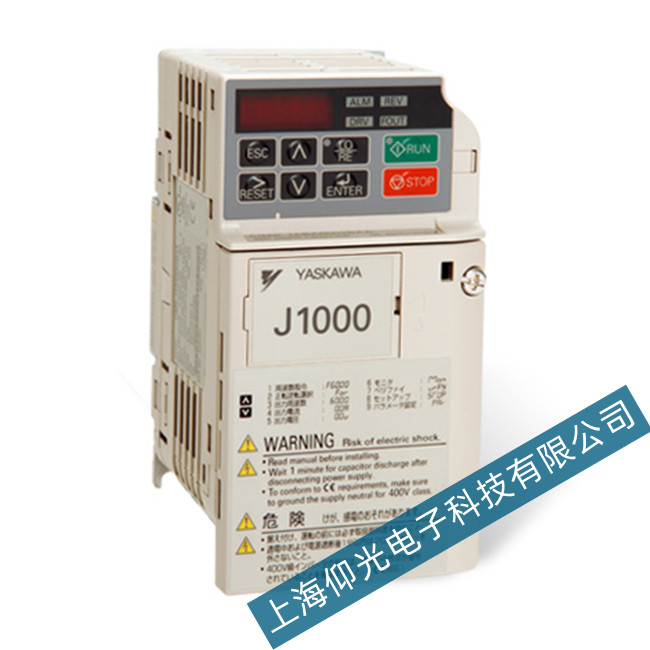

安川變頻器J1000系列維修報警代碼OL1

故障代碼：OL1

故障現象：電機過載，由電子熱敏器使電機過載保護動作

故障原因：1、負載過大

2、加減速時間、周期時間過短

3、有關速度搜索的參數設定值不當（因電機失調而造成的過載）

4、低速運行時過載（當為通用電機時，即使是不滿額定電流的運行，也有在低速運行時發生過載的危險）

5、使用專用電機時，電機 保 護 功能選擇（L1-01）為1（通用電機的 保 護 ）

6、PG與電機的旋轉方向相反（有PG的控制）V/f特性的電壓過高或過低，E2-01(電機額定電流)、E4-01(電機2的額定電流)的設定值不當

7、控制回路端子+V、－V、AC短路

8、控制回路端子過載

故障維修對策：1.重新設定負載的大小、加減速時間、周期時間

2.使用速度搜索重試功能

3.調整速度搜索動作電流（b3-02）、速度搜多減速時間（b3-03）

4.使用速度推定形搜索功能（實施電機線間電阻自學習）

5.重新檢查負載及設定狀態

6.使用容量更大的變頻器

7.更正PG配線

8.更正電機配線

9.變更PG旋轉方向設定（F1- 05）

10.重新設定V/f特性

11.確認E2-01(電機額定電流)、 E4-01(電機2的額定電流)的設定

12.確認控制回路端子是否有接線錯誤

13.確認頻率設定用可變電阻等的電阻值以及配線（+V、－ V電流應在20mA以下）。
