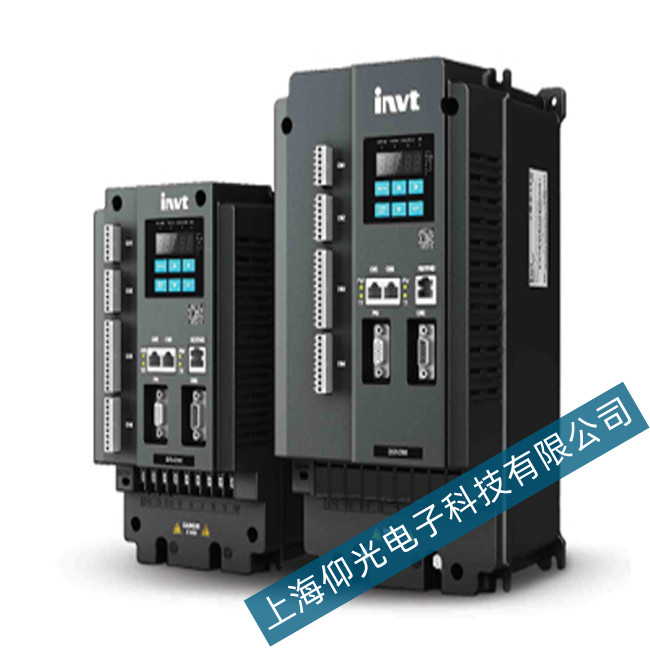

英威騰變頻器CHF100-1R5G-S2逆變單元故障顯示OUT維修思路

故障現象：逆變單元故障（OUT）

此故障包括OUT1、OUT2、OUT3，它們分別代表逆變單元U相、V相、W相故障。此故障一般只出現在驅動光耦使用PC929的機器中，代表驅動板有1270系列、1290AV03、1250AVS系列、1258AVS系列等。

【檢修思路】OUT故障一般分有上電跳OUT；運行跳OUT；帶載加載跳OUT。此原因一般都是因?yàn)闄z測電路檢測到逆變管VCE電壓異常輸出告警信號，當控制板檢測到此信號后馬上停止驅動輸出并顯示出故障代碼。當然不排除因保護電路本身異常導致的誤保護。值得注意的是在某些情況下會因?yàn)殚_(kāi)關電源輸出不穩定影響驅動電路供電導致機器無規律跳OUT故障，如因散熱風扇啟動電流過大，每次運行風扇啟動瞬間即跳OUT。檢修時需注意區分。

（1）對于上電跳OUT故障：此問題一般都是因?yàn)楸Ｗo(hù)電路本身不良或者驅動部分，模塊門極有明顯的短路、斷路情況�？梢酝ㄟ^(guò)屏蔽相應相OUT保護信號判斷。如果屏蔽后其它一切正常，則說明問題是因保護電路本身不良引起。屏蔽后運行，如果有三相不平衡，則說明驅動電路或者模塊有問題。

（2）對于運行跳OUT故障：此問題一般都是驅動電路和模塊本身不良引起。首先可以用萬用表電阻檔測試驅動電路相關部位及模塊門極有無明顯短路、斷路現象。屏蔽相關相OUT保護信號運行，測試驅動波形是否正常（無示波器時可使用萬用表交流電壓檔對比測試各路驅動波形）。重點關注波形的形狀、幅度、死區時間等，最后檢測IGBT是否損壞。對比其它相測試驅動門極結電容是否正常（萬用表電容檔）。

（3）對于帶載加載跳OUT故障：此情況相對前兩種來說檢修難度稍大。首先，檢測保護電路本身是否有元件性能不良。正確檢測前提下，對懷疑有問題的二極管、貼片電容采取替換法代換之（注意判斷控制板上OUT信號檢測電路是否正常，可用替換法）。第二，對比檢測驅動電路驅動光耦供電是否正常，門極驅動電阻是否變值。第三，不加載測試驅動波形是否正常。最后仔細判斷，測試IGBT本身是否有問題。
