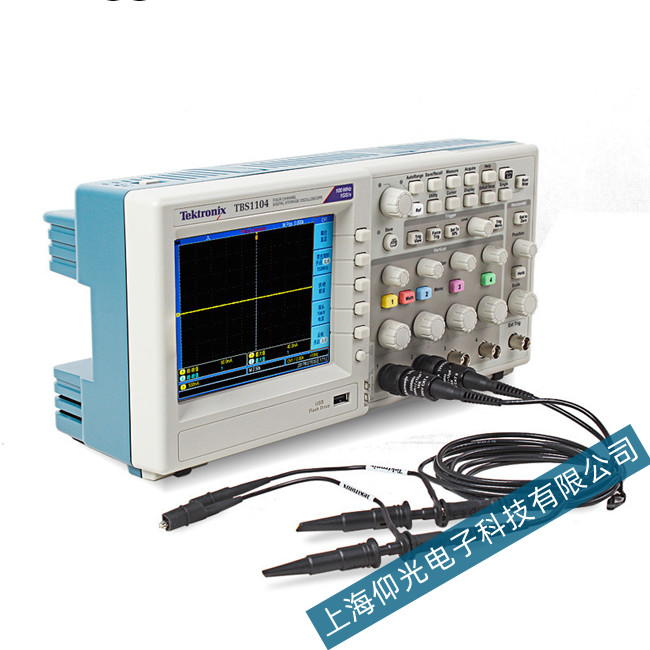

泰克TBS1000系列示波器不開機故障維修-提供免費檢測

一、示波器不開機

故障原因及修理方法：

1.檢查示波器電源線是否接好，供電插板是否打開

2.電源線接入口是否有開關是否打開

3.檢查示波器的電源保險

4.如果示波器啟動后開機畫面一閃而過就黑屏或駐留啟動畫面，可能是內部系統自檢發現故障，此時就需要維修。

5.如果檢查完畢后黑屏，有可能是電源故障，但也不排除由于其它故障引起的問題，需要進一步排查。

二、無顯示。

泰克示波器不顯示的故障原因及泰克示波器維修方法：

通常有以下原因造成故障如：保險絲壞了、高壓輸出線連接不可靠、信號線連接不正常、電源板故障、顯示器壞了等，根據不同原因更換元器件或重新連接即可。

三、顯示花屏。

故障原因及修理方法：可由顯示電路排線接觸不良引起，重新安裝牢固或更換即可。

四、按按鈕或擰旋鈕時不起作用、調節不連貫或顯示數字往回跳。

故障原因及泰克示波器維修修理方法：主要是由于按鈕或旋鈕接觸不良引起的，需要清潔或清洗按鈕電路觸點或旋鈕內部觸點。

五、前面板各旋鈕及按鈕均不起作用。

故障原因及修理方法：檢查與主板的連接線是否正�；蛴芍靼咫娐芬�起。

六、啟動后自檢正常，但1通道或2通道無法加入信號。

故障原因及修理方法：多為輸入BNC連接頭與主板斷開，重新焊接即可。

七、啟動后自檢不正常，顯示CH1或CH2采集板故障或主板故障等。

故障原因及泰克示波器維修方法：泰克數字示波器開機后自動運行自檢程序，若顯示某項失敗，則這部分一般有問題，主要是在主板上，有時電源故障也會引起自檢不通過。主板上最常見的故障為CH1或CH2采集檢測故障，因為正常使用時，輸入信號由垂直通道輸入數字示波器，一旦超出數字示波器容許輸入電壓，會燒壞主板模擬輸入部分及采集電路。輸入放大器及數據采集電路均為集成電路，除非特別嚴重燒壞，芯片一般很少壞，主要檢查外圍電路元件。
