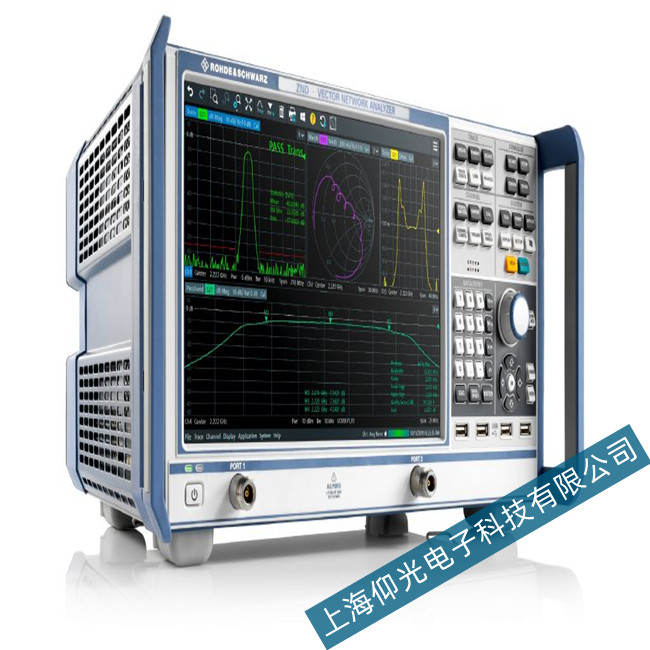

羅德ZND 矢量網絡分析儀故障維修：

高頻電刀常見的故障分析

1、顯示板LED全熄滅；電源燈不亮，檢查主電源，電源開關指示燈亮，電源模塊無5V、±12V輸出，這種現象可能是電源模塊損壞；

2、切或凝的啟動燈不亮；檢查附件（手控刀或腳踏開關），看是否是附件損壞；啟動有聲音，可能是顯示板線路故障。沒有啟動聲音，輸出板上或者腳控繼電器動作，這種現象可能是CPU出現故障。

3、使用單片極板，機器報警；首先檢查輸出板J7、J8有沒有脫落，CPU板IC16的7腳電壓不是低電平，可能是CPU板路故障；若是硬極板，可能是硬極板損壞，若是軟級板，可能是軟級板連接線損壞。

 故障一：機器不工作

可能原因:1 主電源沒有連接。排除方法：檢查主電源插座。

可能原因:2保險燒毀。排除方法：更換保險。

可能原因:3腳閘接錯。排除方法：檢查腳閘。

故障二：電極與組織粘連可能原因：功率設置過低。

排除方法：加大功率，一步一步進行，直至產生切割，沒必要過高。

故障三：電極切割不平滑或不能切割可能原因：中性極板沒連接。排除方法：檢查中性極板連線。

可能原因：中性極板放置錯誤。

排除方法：檢查中性極板上“PATIENT SIDE”

故障四：開機后高壓輸出指示燈報警，高頻電刀無輸出。

高頻電刀故障修理：當高壓報警指示燈亮時，應首先檢查高壓保險管，若高壓保險管熔斷，無高壓輸出，可初步分析判斷是高壓輸出電流過載從而造成高壓保險熔斷，導致高頻電刀無輸出。此時重點檢查電源整流及功率輸出電路。打開機箱蓋，測量高壓整流橋，發現無異常，檢查濾波電容也正常，判斷電源部分正常。

判斷故障可能出在功放輸出電路，此高頻電刀功放電路采用4支VMOS管(型號為IRFP450)組成的全橋式功放輸出。該功放電路的特點是性能穩定可靠、輸出電壓高。分別測量TRl-TR4VMOS管G、S之間電阻，其正常值應為10Ω，經測量TRl、TR3正常，TR2、TR4之間電阻小于10Ω，判斷TR2、TR4兩支VMOS管可能損壞，拆下進行測量，測量后確定是S-D極之間擊穿從而導致電流過大，造成高壓保險管熔斷。更換兩只同型號的VMOS管后故障排除。
