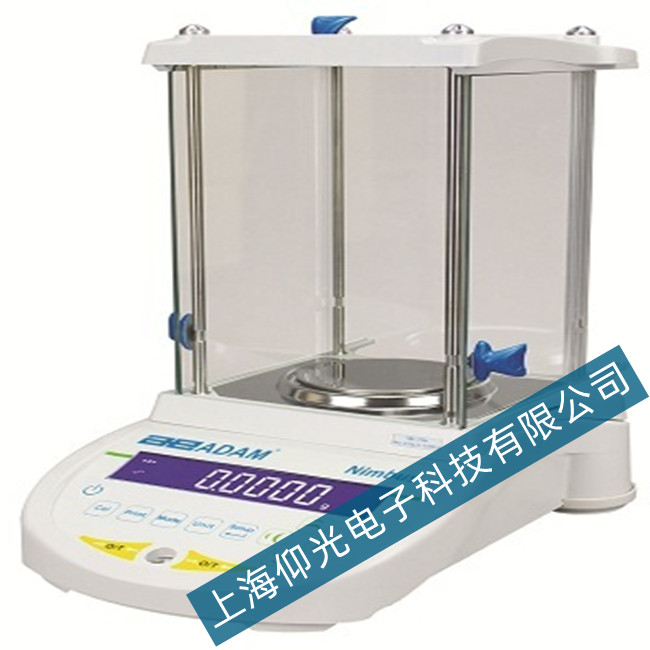

艾德姆Nimbus系列分析天平無法回零點故障檢修

1、稱重物移除后無法回到零點

檢查傳感器輸出信號值是否于標準內(A/D的總放大碼/使用內碼范圍/底碼范圍)，如果信號值未在標準內，調節傳感器可調電阻，將信號值調到標準內，如無法補償請檢查傳感器是否有問題，在保證傳感器輸出正常(秤體穩定)情況下，鎖定儀表故障，一般是放大電路及A/D轉換電路發生問題，再依據電路原理逐一判斷測試分析，以最終解決問題。

2、電子天平顯示亂碼

將原來的顯示電路拆下，換一個正常的顯示電路看是否正常。如果顯示正常說明顯示電路出現問題，如果不正常，應檢查驅動電路是否有故障，最后檢查處理器顯示輸出的引腳是否在合理的輸出范圍。

3、稱量不準確的故障分析

觀測內碼值是否穩定，傳感器各部位是否有摩擦現象，穩壓電源是否穩定，運放電路是否正常，使用砝碼測試秤盤四腳秤量是否平均。依照說明書指示，進一步做儀表局部分析或重量校正。

4、無法開機的故障

先確定非保險絲、電源開關、電源線及電壓切換開關的問題所造成，檢查變壓器有無交流電壓輸入及交流電輸出。如果儀表帶有電池將電池取下再以AC電源開機，以了解是否為電池電壓不足所造成。其次再檢測整流電路、穩壓電路以及顯示驅動電路是否出現異常，如果這些都沒問題檢查處理器及附屬電路是否燒壞。

5、按鍵不好用

先更換新按鍵進行測試，如新按鍵功能正常時，則可判定為按鍵接觸不良，測量按鍵與CPU之間線路有無斷路、虛焊。檢查按鍵支座是否有接觸不良現象。測量按鍵與CPU回路上的二極管、電阻等是否有短路、斷路的情況。

6、指針跳動

當橫梁被托起時，如支點刀的刀口與刀墊間前后距離不等，則開啟天平時，會產生指針跳動，可把橫托架左臂前的螺絲放松，然后用手捻調節小支柱的高度，直至指針不再跳動。

7、無法稱到滿載

和無法回零的情況差不多，多數可能由于小信號輸入范圍發生了改變。按照無法回零的方法檢測，如果找不出問題，就先檢測供電電源、A/D電路是否正常，再檢測傳感器輸出。
