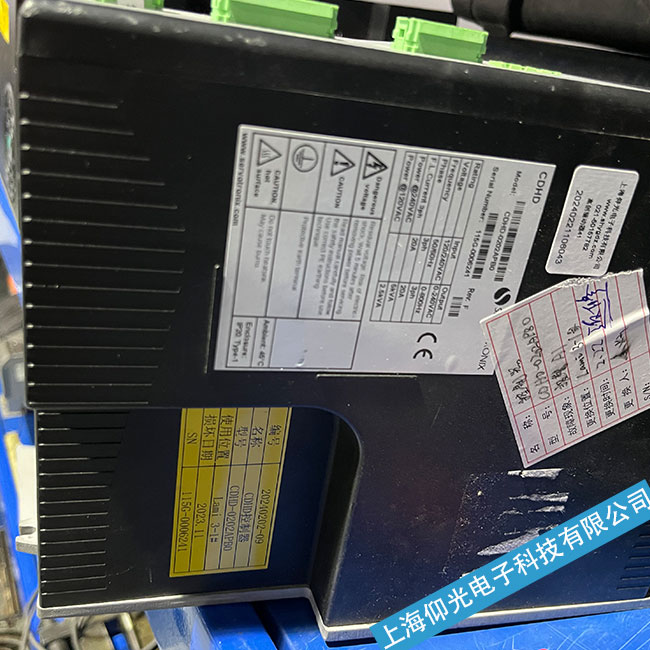

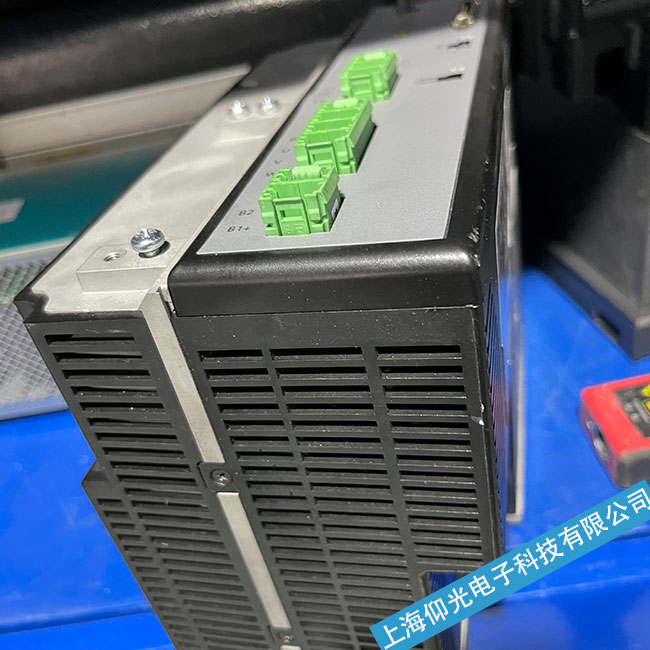

高創伺服驅動器報警R20 R29 故障描述 可能原因 處理措施

R20:

故障描述:編碼器通信斷開

可能原因:1、做線接錯針，編碼器電源接反或接錯。

2、M3編碼器電池盒內兩邊的線沒固定。

3、電機接頭退針，插口擴大導致接觸不良。

處理措施:檢查電機側編碼器插頭是否松動;檢查確認伺服側編碼器插頭內部接線是否斷線，虛煌，以及編碼器線屏蔽具是否連接驅動器金屬外殼;確認驅動器外殼接地端子可靠接到設備進電電源的地線。排查問題后斷電重啟驅動器電源，確認面板r20故障消失。

R29:

故障描述:編碼器電池低壓

嘗試在調試反饋界面點擊多圈清零，如果面板仍顯示b(編碼器電池低壓警告)

可能原因:1，電池盒內的電源線正負接反。

2、電機接頭退針、插口擴大導致接觸不良。

3、電池沒電。

4、電池接觸不良。

5、編碼器線纜被壓破損。

Note:發生r29故障后，絕對值伺服位置丟失，務必重新標定工作原點。
