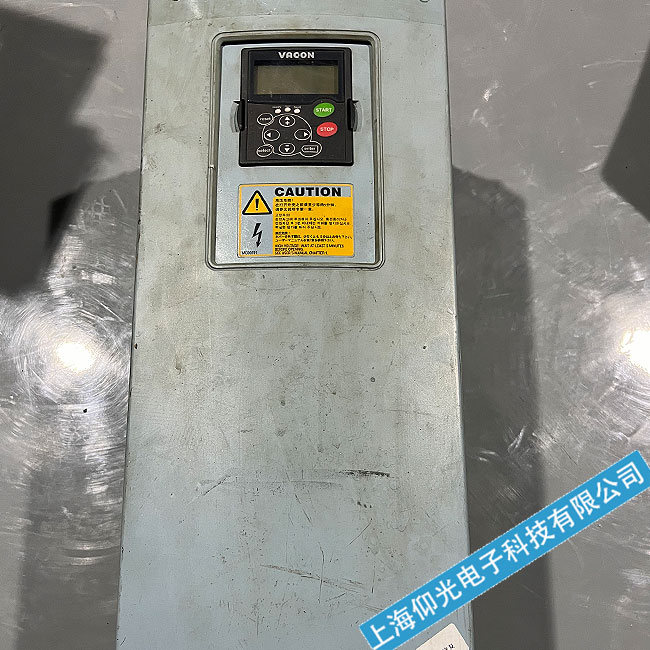

偉肯變頻器常見故障及解決方法

　　故障代碼 故障現象/類型 故障原因解決對策

　　如無法自行解決可聯系上海仰光電子科技有限公司

　　1 過電流變頻器檢測到電機電纜上存在過大電流（>4×In）

　　突加重載

　　電機電纜短路

　　電機不合適

　　檢查負載

　　檢查電機規格

　　檢查電纜

　　2 過電壓變頻器內部直流母線電壓超出了規定的限值

　　減速時間過短

　　設備受到很高的過壓峰值影響

　　延長減速時間

　　3 接地故障電機檢測發現電機相電流之和不為零

　　電機或電纜絕緣失效

　　檢查電機電纜

　　8 系統故障元件失效

　　誤操作

　　故障復位，重新起動

　　9 欠電壓直流母線電壓下降到了規定的電壓極限以下

　　常見的原因是：電源電壓過低

　　變頻器內部故障

　　若為暫時的電源電壓中斷，可復位后重新起動

　　檢查設備輸入

　　11 輸出相監控電流檢測發現電機有一相無電流

　　檢查電機電纜和電機

　　13 變頻器溫度過低散熱器溫度低于–10°C

　　14 變頻器過熱散熱器溫度超過90°C.

　　若散熱器溫度超過85°C，則將出現過溫報警

　　檢查冷卻氣流的流量

　　檢查散熱器是否不干凈

　　檢查環境溫度

　　確保相對于環境溫度和電機負載，斬波頻率沒有過高

　　15 電機失速電機失速 保 護 跳閘

　　檢查電機

　　16 電機過熱變頻器由電機溫度模型檢測出電機過熱，電機過載

　　減少電機負載若電機沒有過熱則檢查溫度模型參數

　　17 電機欠載電機欠載 保 護 跳閘

　　22 EEPROM 求校驗和故障參數存儲出錯

　　誤操作

　　器件失效

　　請與北京天浦正達聯系

　　24 計數器故障計數器上的顯示值錯誤

　　25 微處理器看門狗故障誤操作

　　元件失效

　　對故障復位后，重新起動

　　若仍發生故障，請與北京天浦正達公司聯系

　　29 熱敏電阻故障選件卡的熱敏電阻輸入檢測出電機升溫

　　檢查電機冷卻和負載

　　檢查熱敏電阻連接（如果選件卡的熱敏電阻輸入端不用，則該端口應短接）

　　34 內部總線通訊周?chē)�環境干擾或硬件缺陷

　　對故障復位后，重新起動

　　若仍發生故障，請與北京天浦正達聯系

　　35 應用宏故障所選的應用宏未能行使其功能

　　請與北京天浦正達聯系

　　39 裝置移除選件卡移除或驅動裝置移除

　　復位

　　40 未知裝置未知選件卡或驅動裝置

　　請與北京天浦正達聯系

　　41 IGBT溫度 IGBT逆變橋的過溫 保護 檢查出一個很高的電機電流

　　檢查負載

　　檢查電機規格

　　44 裝置變更選件卡變更

　　選件卡采用默認設置

　　復位

　　45 新增裝置選件卡增加

　　復位

　　50 模擬輸入Iin <4mA（所選信號范圍為4－20 mA） 模擬輸入Iin<4mA

　　控制電纜損壞或脫開

　　信號源故障

　　檢查電流回路

　　51 外部故障數字輸入故障

　　數字輸入端被設置作為外部故障輸入，且該輸入端被激活

　　檢查程序設置，通過外部故障信息指明故障設備

　　同時檢查該設備電纜

　　52 面板通訊故障控制面板與變頻器之間的連接被中斷

　　檢查面板連接，采用電纜連接時，應同時對電纜進行檢查

　　53 總線故障總線系統主機和總線板之間的數據連接中斷

　　檢查安裝

　　如果安裝正確，請與北京天浦正達公司聯系曹工

　　54 插槽故障選件卡或插槽有缺陷

檢查選件卡和插槽

55 實際值監控實際值（取決于參數2.7.22）超過或低于實際值監控限值（2.7.23）
