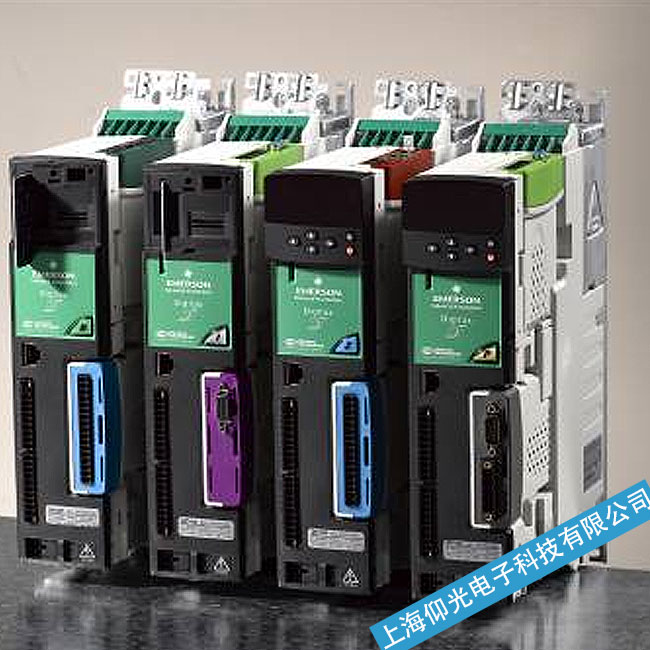

M700艾默生ct伺服驅動器過熱過流維修

艾默生ct伺服驅動器維修:由于 M700 是一種非常有價值的工具，因此出現問題時可能會令人頭疼。由于要解析和診斷數十種故障代碼，可能很難確定您的驅動器在哪里遇到問題。當驅動器提供大量功能選項時尤其如此。為幫助您診斷 M700 遇到的問題，我們編寫了本指南，為您在排除驅動器故障時提供一個良好的開端。

艾默生ct伺服驅動器過熱過流維修措施：
1、功率級過熱
該故障被識別為 Trip 22，并且“OHt Power”將顯示在艾默生驅動器的鍵盤上。
此故障表明艾默生驅動器檢測到功率級過熱。當驅動器中的熱敏電阻達到***大額定溫度時，故障將跳閘以保護驅動器的該部分。每個驅動器在不同位置都有多個熱敏電阻，對應于為驅動器應用供電的特定電源系統或模塊。每個熱敏電阻都有編號，單模塊驅動器（未安裝并行板）和多模塊艾默生驅動器（裝有一個或多個電源模塊的并行板）的編號做法不同。
熱敏電阻位置由功率級過熱故障規范中的幾個子跳閘標識之一標識：
對于單模塊驅動器
Power System 01 0 zz：由“zz”定義的電源板上的熱敏電阻位置
電力系統 01 y zz：由“zz”定義的整流器“y”中的熱敏電阻位置
對于多模塊驅動器
電源系統 xx 0 01：U 相電源設備
電源系統 xx 0 02：V 相電源設備
電源系統 xx 0 03：W 相電源設備
電力系統 xx 0 04：整流器
電力系統 xx 0 05：通用電力系統
電力系統 xx 0 00：制動 IGBT
其中“xx”是指電源模塊編號。
推薦措施：
檢查機箱和艾默生驅動器風扇是否正常工作
強制散熱器風扇以***大速度運行
檢查外殼通風路徑和門過濾器（確保它們未被阻塞）
增加通風
降低艾默生驅動器的開關頻率
減少占空比
增加加速和/或減速率
啟用 S 斜坡（參數 02.006）
降低電機負載
確認驅動器的大小適合應用程序
如果艾默生驅動器太小，請安裝更大電流和額定功率的驅動器
艾默生伺服驅動器維修
2、瞬時輸出過流
該故障被識別為跳閘 3，并且“OI ac”將顯示在艾默生驅動器的鍵盤上。
當艾默生驅動器的輸出電流超過 VM_DRIVE_CURRENT[MAX] 時，此故障將跳閘。該故障會在艾默生驅動器復位之前觸發 10 秒的強制延遲。
在瞬時輸出過流故障中，存在兩個子跳閘標識：
控制系統 00 0 00：當測量的交流電流超過 VM_DRIVE_CURRENT[MAX] 時，瞬時過電流跳閘
電力系統 xx 0 00：當測量的交流電流超過 VM_DRIVE_CURRENT[MAX] 時瞬時過流跳閘
其中“xx”是指電源模塊編號。
推薦措施：
增加加速和/或減速率
如果在 Auto-Tune 過程中出現故障，請降低升壓
檢查輸出電纜是否短路
使用絕緣測試儀檢查電機的完整性
檢查反饋設備接線和機械耦合
確保反饋信號沒有噪聲/干擾
確保電機電纜長度在框架尺寸限制范圍內
減少“速度環增益”參數中的值 (03.010 – 03.015)
確保相位角自動調諧已完成（僅當驅動器處于 RFC-S 模式時）
減少“電流回路增益”參數中的值（僅當驅動器處于 RFC-A 或 RFC-S 模式時）
