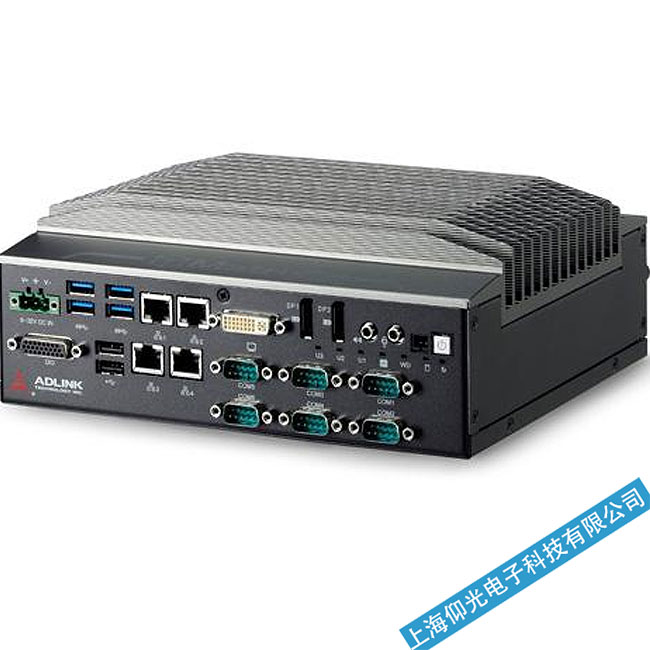

南通三菱工控機EPC730－S1常見的故障及維修方法

    測量各輸出點電壓，集成塊N2的20腳輸出電壓稍微偏低為，正常值為，其他各點輸出電壓正常。停電，測量電流檢測板A1，發現4腳與7腳之間電阻值為Ω，正常值約為Ω，更換一塊電流檢測板A1后，變頻器上電顯示“F029”，測量A1板的1腳與4腳之間的電阻值為無窮大，正常值為25Ω，拆下U相電流變送器T4，測量T4與電流檢測板A1的1腳、4腳并接的線圈電阻，阻值為無限大，線圈斷路（線圈的正常阻值為25Ω）。更換新的電流變送器T4后，變頻器上電，運行正常。（12）故障現象:操作控制面板PMU液晶顯示屏“黑屏”檢查處理（參見圖8、圖7）：檢查，上電，自檢完成后，內部繼電器K3吸一下就跳，連接X9的7點與9點閉合一下馬上斷開（K3的常開點外接主電路接觸器線圈）測量各點輸出電壓正常，斷電測量電流檢測板A1的第4腳與第6腳之間的電阻值為2140Ω，正常電阻值為3200Ω，更換電流檢測板后，運行正常。圖8X239端子和繼電器K3的相關電路（13）故障現象:操作控制面板PMU液晶顯示屏“黑屏”檢查處理（參見圖9）：檢查底板、二次電源，逆變開關管V2（IRF520）場效應管，柵極限流電阻由原正常阻值10Ω變?yōu)?90kΩ，拆下測量為11MΩ，更換后，運行正常。顯示過電流或接地短路 通常是由于電流檢測電路損壞。如霍爾元件、運放電路等。湖北三菱工控機維修公司

    2）故障現象:操作控制面板PMU液晶顯示屏“黑屏”檢查處理（參見圖4、圖3、圖2）：檢查底板，測量K4繼電器線圈并聯續流二極管V20，與K4線圈串接二極管V16擊穿短路，測N7電源塊L7824損壞，N4集成塊UC3844AN1腳對地電阻500Ω，正常值應為15kΩ。更換同型號二極管2支、N4集成塊UC3844AN、N7電源塊L7824后，測試各點電壓正常。圖4X9端子與繼電器K4的相關電路N4集成塊UC3844AN各引腳電壓數據如表3所示。N7集成塊L7824各引腳電壓數據如表4所示。（3）故障現象:操作控制面板PMU液晶顯示屏“黑屏”檢查處理（參見圖3）：檢查底板，測量N4集成塊UC3844AN4-8腳之間的Ω電阻燒壞，V34場效應管K2225柵極限流電阻R133變值為720kΩ，用熱風將貼片電阻拆下，更換新貼片電阻。上電測試各點電壓，正常。恢復接線，送電運行正常。（4）故障現象:操作控制面板PMU液晶顯示屏“黑屏”檢查處理（參見圖3、圖5）：檢查底板，測量V34場效應管K2225，發現柵極保護貼片電阻24Ω變值為430kΩ，電源變壓器T6二次繞組之間，經V58串聯連接的5只相并聯的100Ω電阻值為33Ω，拆下測100Ω電阻其中一只已變值為10MΩ，另一只電阻變值為1MΩ。更換24Ω、100Ω電阻。圖5X239端子與集成塊N5的相關電路。東榮伺服維修廠家電流、電壓、溫度等故障檢測電路、控制電路的±15V供電；控制端子、工作繼電器線圈的24V供電。

    2．在線測量是指在線電路板維修培訓測量法是利用電壓測量法、電阻測量法及電流測量法等，通過在電路上測量電路板維修的各引腳電壓值、電阻值和電流值是否正常，來判斷該電路板維修是否損壞。3．代換法是指是用已知完好的同型號、同規格電路板維修來代換被測電路板維修，可以判斷出該電路板維修是否損壞。4．分隔測試法又稱電路分割法，是把電子設備內與故障相關的電路，合理地、一部分一部分地分隔開來，以便明確故障所在的電路范圍的一種故障檢查方法。該法是通過多次的分隔檢查，肯定一部分電路，否定一部分電路，這樣一步一步地縮小故障可能發生的所在電路范圍，直至找到故障位置。5．信號注入法：此法是使用外部信號源的不同輸出信號作為已知測試信號，并利用被檢電子設備的終端指示器表明測試結果。檢查時，根據具體要求，選擇相應的信號源，獲得不同指標的已知信號；由后級向前級檢查，即從被檢設備的終端指示器的輸入端開始注入已知信號，然后依次由后級電路向前級電路推移。在新疆工業電路板維修中把已知的、不同測試信號分別注入至各級電路的輸入端，同時觀察被檢設備終端面指示器的反應是否正常，以此作為確定故障存在的部位和分析故障發生的原因的依據。

    我碰到幾回都是這樣的；30KW以下的小功率70機的傳感器一般不會壞，在厚膜片及前端電路都正常的情況下報F011時比較大的可能就是厚膜片后面到084和傳感器之間的A7的三極管故障和084的故障，但是當這個三極管故障時靜態量都是好的，換了就沒事了。當厚膜片有故障時也會報F011，這種厚膜片可以檢測兩路信號，分別檢測兩個傳感器信號，兩路是完全分開的互不相干，經常只壞了一路，但是把兩個傳感器都裝上有信號輸入時就會報F011，可以通過卸傳感器的辦法檢測出來。F029故障就是找不到傳感器信號，30KW以下的小功率70機把兩個傳感器都拆掉時就會報F029，所以一般自檢報F029故障的可以從傳感器開始往前查，我碰到的幾回都是傳感器前端的A7三極管同時壞掉了，當別的電路正常這兩個管子同時壞時是顯示F029，只壞一個時顯示F011。30KW以上的70機啟動報F025：30KW以上的70機傳感器是采用ABB生產的傳感器，白色的，圓的，這兩個傳感器同時拆掉靜態都不會報警的，所以在修30KW以上的70機時，要是U、V相的模塊主回路損壞了就應該特別注意傳感器是不是有問題，當這兩個傳感器都損壞，別的電路正常的情況下啟動變頻器時，變頻器檢測不到傳感器信號會報F025，指示啟動電流不到額定電流的12%。恒功率負載　恒功率負載指轉矩與轉速成反比，但功率保持恒定的負載，如卷取機、機床等。

    采用特殊電動機在較低頻的噪聲音量較嚴重時，要檢查與軸系統（含負載）固有頻率的諧振。（2）振動問題及對策變頻器工作時，輸出波形中的高次諧波引起的磁場對許多機械部件產生電磁策動力，策動力的頻率總能與這些機械部件的固有頻率相近或重合，造成電磁原因?qū)е碌恼駝�。對振動影響大的高次諧波主要是較低次的諧波分量，在PAM方式和方波PWM方式時有較大的影響。但采用正弦波PWM方式時，低次的諧波分量小，影響變小。減弱或消除振動的方法，可以在變頻器輸出側接入交流電抗器以吸收變頻器輸出電流中的高次諧波電流成分。使用PAM方式或方波PWM方式變頻器時，可改用正弦波PWM方式變頻器，以減小脈動轉矩。從電動機與負載相連而成的機械系統，為防止振動，必須使整個系統不與電動機產生的電磁力諧波。負載匹配及對策生產機械的種類繁多，性能和工藝要求各異，其轉矩特性不同，因此應用變頻器前首先要搞清電動機所帶負載的性質，即負載特性，然后再選擇變頻器和電動機。負載有三種類型：恒轉矩負載、風機泵類負載和恒功率負載。不同的負載類型，應選不同類型的變頻器。（3）恒轉矩負載恒轉矩負載又分為摩擦類負載和位能式負載。摩擦類負載的起動轉矩一般要求額定轉矩的150%左右。容易制造出大容量、高轉速和高電壓的交流電動機;江門施耐德觸摸屏維修電話

一臺觸摸屏系統，用手指觸摸顯示器屏幕后，需要較長的時間才有反應。湖北三菱工控機維修公司

    應先檢測其電源端（正電源端和負電源端）、音頻輸入端、音頻輸出端及反饋端對地的電壓值和電阻值。若測得各引腳的數據值與正常值相差較大，其**元件與正常，則是該電路板維修內部損壞。對引起無聲故障的音頻功放電路板維修，測量其電源電壓正常時，可用信號干擾法來檢查。測量時，萬用表應置于R×1檔，將紅表筆接地，用黑表筆點觸音頻輸入端，正常時揚聲器中應有較強的“喀喀”聲。4．伺服放大器電路板維修的檢測。用萬用表直流電壓檔，測量運算放大器輸出端與負電源端之間的電壓值（在靜態時電壓值較高）。用手持金屬鑷子依次點觸運算放大器的兩個輸入端（加入干擾信號），若萬用表表針有較大幅度的擺動，則說明該運算放大器完好；若萬用表表針不動，則說明運算放大器已損壞。5．時基電路板維修的檢測。時基電路板維修內含數字電路和模擬電路，用萬用表很難直接測出其好壞�？梢杂盟�示的測試電路來檢測時基電路板維修的好壞。測試電路由阻容元件、發光二極管LED、6V直流電源、電源開關S和8腳IC插座組成。將時基電路板維修（例如NE555）插信IC插座后，按下電源開關S，若被測時基電路板維修正常，則發光二極管LED將閃爍發光；若LED不亮或一直亮。湖北三菱工控機維修公司

上海仰光電子科技有限公司，是專業的變頻器維修，伺服器維修，控制器維修，驅動器維修，觸摸屏維修，工控機維修，電源模塊維修，控制模塊維修，UPS電源維修，射頻電源維修，功率模塊維修，激光電源維修，直流調速器維修，電路板維修，伺服電機維修，分子泵控制器維修，軟啟動器維修，數控機床維修等。公司，擁有自己**的技術體系。公司堅持以客戶為中心、變頻器維修，伺服器維修，控制器維修，驅動器維修，觸摸屏維修，工控機維修，電源模塊維修，控制模塊維修，UPS電源維修，射頻電源維修，功率模塊維修，激光電源維修，直流調速器維修，電路板維修，伺服電機維修，分子泵控制器維修，軟啟動器維修，數控機床維修等。市場為導向，重信譽，保質量，想客戶之所想，急用戶之所急，全力以赴滿足客戶的一切需要。自公司成立以來，一直秉承“以質量求生存，以信譽求發展”的經營理念，始終堅持以客戶的需求和滿意為**，為客戶提供質量的[ "變頻器維修", "伺服器維修", "工控機維修", "電源模塊維修" ]，從而使公司不斷發展壯大。
