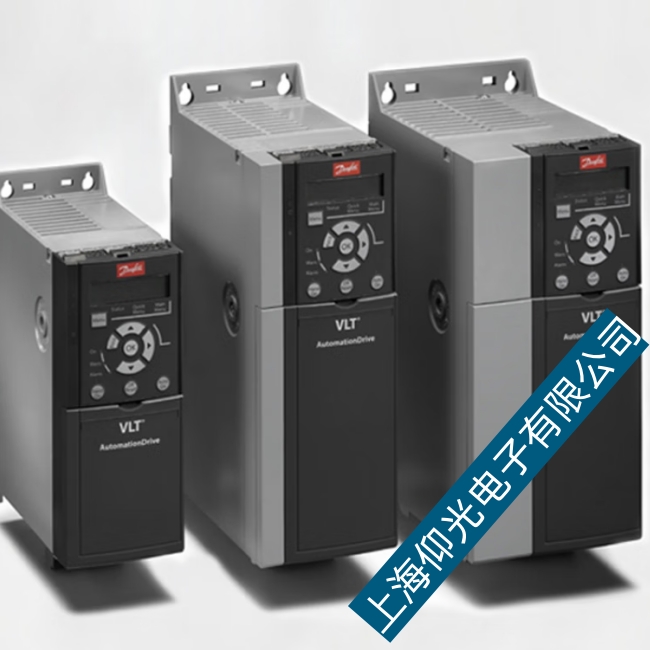

丹佛斯變頻器OC報警過流故障分析維修

故障現象：

(1)重啟時，速度一上升，它就跳閘。這是一種非常嚴重的過電流現象。主要原因有:負載短路、機械部位有卡住、逆變模塊損壞、電動機的轉矩過小等等故障現象引起。

(2)上電就跳，一般不能復位，主要原因有:模塊壞、驅動電路壞、電流檢測電路壞。

(3)重新啟動時并不立即跳閘而是在加速時，主要原因有:加速時間設置太短、電流上限設置太小、轉矩補償(V/F)設定較高。

案例分析：

(1)變頻器一啟動就跳“OC”

分析維護:打開機蓋沒有發現任何燒壞的跡象，在線測量IGBT(7MBR25NF-120)基本判斷沒有問題，為進一步判斷問題，把IGBT拆下后測量7個單元的大功率晶體管開通與關閉都很好。在測量上半橋的驅動電路時發現有一路與其他兩路有明顯區別，經仔細檢測發現一只光耦A3120輸出腳與電源負極短路，更換后三路基本一樣。模塊裝上上電運行一切良好。

(2)變頻器通電就跳“OC”且不能復位。

分析與維修:首先，檢測逆變模塊沒有發現問題。其次檢測驅動電路也沒有異�，F(xiàn)象，估計問題不在這一塊，可能出在過流信號處理這一部位，將其電路傳感器拆掉后上電，顯示一切正常，故認為傳感器已壞，找一新品換上后帶負載實驗一切正常。
