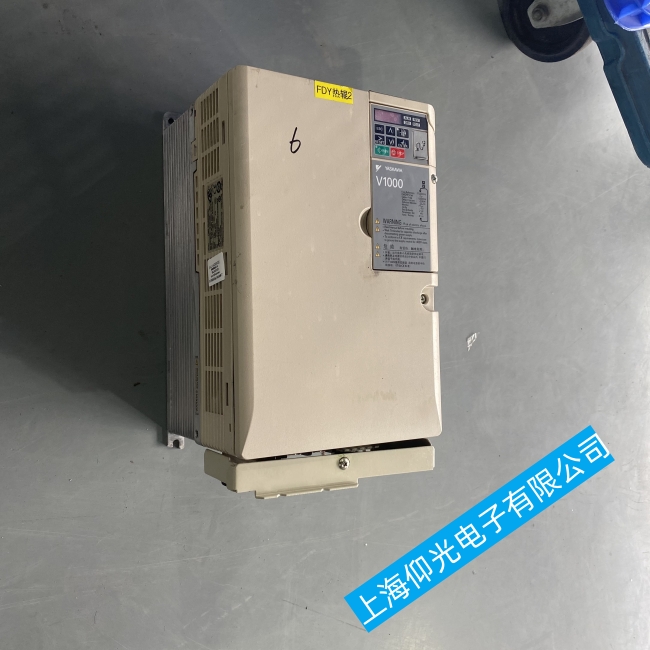

山東安川變頻器開關電源故障維修檢查步驟分享

安川變頻器g7的開關電源維修，開關電源損壞是安川變頻器常見故障之一，開關電源損壞后導致的故障情況是變頻器的操作面板沒有任何顯示，測量開關電源各輸出均無直流電壓輸出。這種情況通常是安川變頻器開關電源部分電路中的開關擊穿或燒壞比較多見，有時也會出現脈寬調制芯片損壞或啟動電阻出現阻值變大或燒斷等情況。我們采用萬用表的電阻檔只要檢查上述部分的元件，就可以找出損壞的原件，然后采用同型號同規格的進行更換，就能把安川變頻器開關電源部分的故障排除了。

1、首先切斷電源，檢查整流電路D1-D4是否擊穿或斷路，濾波電路的電容是否損壞，平衡電阻R1,R2是否正常，降壓電阻R3是否燒斷或阻值增大而失效，如果是，則將損壞的電阻進行修改。

2、檢查開關管b-e結，c-e結是否有擊穿短路現象，測量開關變壓器，各個繞組是否有短路現象，以確定開關管，及開關變壓器的好壞（斷電情況下測試）

3、檢查次級輸出繞組的整流濾波元件，重點察看濾波電容是否鼓包或損壞，以排除次級電路短路的可能。

4、在確定上述元件正常的情況下，我們可以把開關電源板從變頻器上取下單獨對其進行加電試驗。用調壓器緩緩地調至開關電源的額定電壓值，此時應能聽到變壓器起振時的吱吱聲，如沒有聽到起振的聲音，用萬用表檢查UC3844的電源正，負級之間是否有12V一16V左右的直流電壓。

5、在確定UC3844的供電端電壓正常后，可用示波器察看一-下UC3844的6腳是否有PM波輸出，到開關管的觸發端，注意根據電路設計的不同，PVM波的頻率-般在20KHZ--100KHZ之間。8.如果沒有PWM波輸出，則更換定時元件C5、R8、C6或UC3844。

6、經過前面步驟的檢查，發現電源主回路，充電電阻，主回路接觸器都正常，故障確定在電源板。10.對開關電源板進行測量。若前五步測量通過，需要單獨對電源板，加電測量PVM調制芯片的電源端，對地有12.5V左右的電壓，說明供電正常。

7、用示波器看芯片的PWIM輸出端，發現沒有PM調制波形。更換PVM調制芯片后，上電試驗正常，0K。

安川變頻器g7的開關電源維修另一常見的故障就是在給它上電后會聽到刺耳的尖叫聲，這種情況多是由脈沖變壓器發出的，通常是開關電源輸出側有短路現象引起的。在維修這種故障時我們可以從輸出側查找故障，以24V風扇機械故障出現故障卡死導致開關電源負載過重所致。
