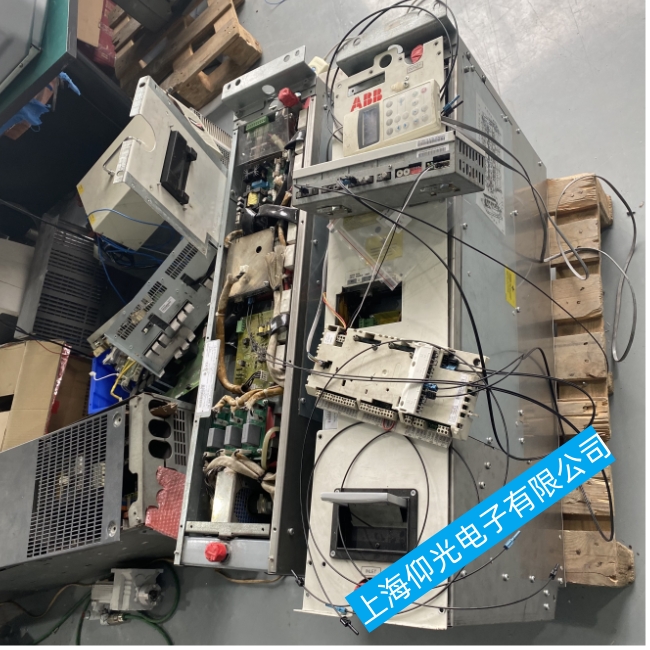

ABB變頻器故障代碼原因分析及維修步驟

1、故障代碼：0001

原因分析：輸出電流超過了跳閘值

維修方案：檢測電機負載。

檢測加速時間

檢測電機和電機電纜（包括相序）。

檢測周圍環境條件。如果安裝地點的環境溫度超過40°C，那么變頻器必須降容使用。

2、故障代碼：0002

原因分析：中間電流直流電壓過高。200V變頻器中間電路直流電壓的跳閘值是420V，400V變頻器中間電路直流電壓的跳閘值是840V。

維修方案：檢測過電壓控制器

檢測輸入電源的穩態和瞬態電壓。

檢測制動斬波器和制動電阻（如有）。如果使用了制動斬波器和制動電阻，必須禁止中間電路直流過電壓控制功能。

檢測減速時間

對變頻器進行改造，增加制動斬波器和制動電阻。

3、故障代碼：0003

原因分析：變頻器IGBT溫度過高。跳閘值是135°C。

維修方案：檢測周圍環境條件。

檢測冷卻空氣流量冷卻風機。

檢測電機功率和變頻器功率。

4、故障代碼：0004

原因分析：電機電纜或者電機短路

維修方案：檢測電機和電機電纜

5、故障代碼：0006

原因分析：由于電源缺相、熔斷器燒損、整流橋內部故障或者電源電壓太低，造成中間電路直流電壓太低。200V變頻器中間電路直流電壓欠壓跳閘值是162V，400V變頻器中間電路直流電壓欠壓跳閘維修方案：值是308V。

維修方案：檢測欠壓控制器。

檢測電源和熔斷器。

6、故障代碼：0007

原因分析：模擬輸入AI1低于由參數3021，AI1FAULTLIMIT定義的限值。

維修方案：檢測故障功能的參數設置。

檢測模擬控制信號電壓等級是否正確。

檢測接線。

7、故障代碼：0008

原因分析：模擬輸入AI2低于由參數3022。AI2FAULTLIMIT定義的限值。

維修方案：檢測故障功能的參數設置。

檢測模擬控制信號電壓等級是否正確。

檢測接線。

8、故障代碼：0009

原因分析：1、電機過溫，原因分析可能是過載、電機功率太小、冷卻不足或者起動數據錯誤。2、電機溫度測量值已經超過了由參數3504FAULTLIMIT定義的故障限值。

原因分析1解決方法：檢測電機額定參數、負載和冷卻。

檢測起動數據。

檢測故障功能參數設置。

原因分析2解決方法：

檢測故障限值。

檢測通過參數(3501SENSORTYPE)設置的傳感器的型號。

讓電機冷卻。保證電機冷卻系統正常：檢測冷卻風機、清潔冷卻表面等。

9、故障代碼：0010

原因分析：被選為有效控制地的控制盤中止通訊。

維修方案：檢測控制盤連接。

檢測故障功能的參數設置。

檢測控制盤連接器。

更換安裝板上的控制盤。
