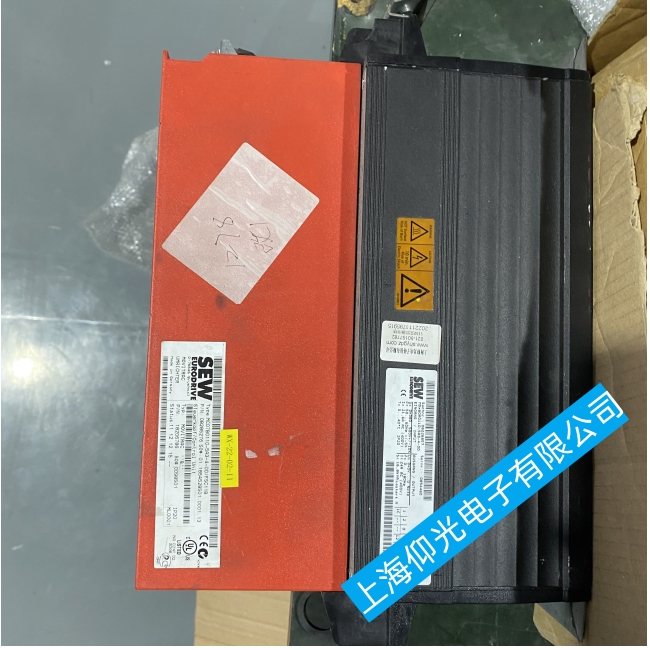

河南洛陽SEW變頻器上電后鍵盤無顯示故障怎么排除

故障原因分析：

將變頻器拆開后發現，該變頻器電源卡上有很多的油污，并且在開關電源負載線路上，整流二極管旁邊出現一大塊燒焦的痕跡。在開關電源另外一路負載上有個整流二極管燒斷。同時發現該路的濾波電容出現漏液的痕跡，并且檢測發現了濾波電容負極處的銅皮和表層的正極電阻值很小，用小刀輕輕的去除中間的污垢，發現里面已經燒焦了，處理干凈后，短路現象消失。

由于變頻器的電源卡上非常臟，發生開關電源負載短路的幾率比較大。該變頻器開關電源損壞就是因?yàn)樽冾l器電源卡上短路導致。

維修過程：

該變頻器整體全部拆卸，變頻器電源卡非常臟，清洗電源卡上的油污，更換掉電解電容。修復損壞的線路。將變頻器單板測試，送電后，開關電源各路電源工作正常。安裝好變頻器，測試二極管特性正常。給變頻器送電，開機、輸出電壓平衡，帶負載到額定電流，變頻器發熱也正常，該變頻器修復。

檢測過程：

將該SEW變頻器拆開，檢測變頻器的整流模塊、逆變模塊，測試二極管特性好。將變頻器送電，無顯示,測試控制卡上沒有+5VDC,判斷變頻器開關電源損壞

維修步驟：

1、檢測輸入電源是否正常，如果正常，可測量直流母線p、n端電壓是否正常：如果沒電壓，可斷電檢測充電電阻是否損壞斷路；

2、經查p、n端電壓正常，可更換鍵盤及鍵盤線，如果仍無顯示，則需斷電后檢測主控板與電源板連接的26p排線是否有松脫現象或損壞斷路；

3、如果上電后開關電源工作正常，繼電器有吸合聲音，風扇運轉正常，仍無顯示，則可判定鍵盤的晶振或諧振電容壞，此時可更換鍵盤或修理鍵盤；

4、如果上電后其它一切正常，但仍無顯示，開關電源可能未工作，此時需停電后拔下p、n端電源，檢測ic3845的靜態是否正常（憑經驗進行檢測），如果ic3845靜態正常，此時在p、n加直流電壓后18v/1w穩壓二極管兩端約8v左右的電壓，但開關電源并未工作，斷電檢測開關變壓器副邊的整流二極管是否有擊穿短路；

5、上電后18v/1w穩壓二極管有電壓，仍無顯示，可除去外圍一些插線，包括繼電器線插頭、風扇線插頭，  查風扇、繼電器是否有短路現象；

6、p、n端上電后，18v/1w穩壓二極管兩端電壓為8v左右，用示波器檢測ic3845的輸入端④腳是否有鋸齒波，輸出端⑥腳是否有輸出；

變頻器通電后鍵盤無顯示故障維修步驟七：檢測開關電源的輸出端+5v、±15v、+24v及各路驅動電源對地以及極間是否有短路。
