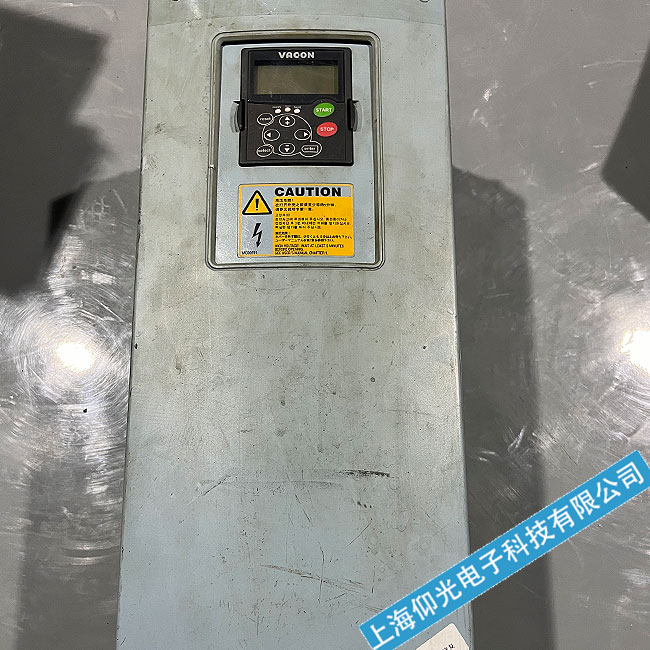

VACON NXL偉肯變頻器通電無顯示飽和跳閘過壓故障維修

　　偉肯變頻器維修常見故障：

1 VACON NXL變頻器通電無顯示

　�。�1）故障說明。VACON NXL 變頻器屬于緊湊型變頻器，適用于工業領域、商業領域等范圍中，功能十分強大，將 VACON NXL 變頻器運用到機床主軸上，通電之后沒有顯示。為了找出變頻器的故障，我們首先要拆開變頻器，清潔元件并對主板、控制板進行通電，安裝上溫度模塊，連接起來后，變頻器顯示欠壓。

　�。�2）故障解決方案。一般情況下，電壓在320V到460V之間，如果發生輸入電源過低、內部電壓檢測電路出現異常、主電路出現異常、變頻器受到干擾等問題，容易導致變頻器欠壓故障。為了解決欠壓故障，我們首先要檢測電路是否異常，經過對變頻器的一番檢查，我們發現變頻器按照歐洲標準進行設計的，沒有電路異常問題。在排除電路情況外，我們對存儲器進行檢查，發現存儲器供電正常，無異常。至此，我們重新檢測溫度模塊，變頻器仍然顯示欠壓，我們可以確定程序問題。在發現程序問題后，我們首先拆下芯片，重新安裝程序，然后進行通電，此時顯示外部故障。需要我們采用短接端子的方法進行維修，之后，變頻器可正常使用，電壓正常。變頻器正常運行后，可以運用到機床主軸上。但是，為了確保機場設備的安全性，我們要做好漏電保護，對變頻器進行耐壓測試，將耐壓低的元件換掉，還要做好剎車回路的測試，進而裝機試機，變頻器運行正常。

2 偉肯變頻器飽和跳閘

　�。�1）故障說明。在偉肯變頻器正常通電的情況下，運行過程中突然跳閘。變頻器跳閘的原因有很多，為此，在發生飽和跳閘時，工作人員不要從面板復位，更不要再次通電，應通知維修人員及時趕到，進行變頻器的檢測維修。

　�。�2）故障解決方案。在進行變頻器維修時，先通電，利用 NC Drive 調試偉肯變頻器，上載參數并保存，防止維修時參數發生變化。一般情況下，元件失效或者電阻短路等原因容易引發飽和跳閘，為此，我們要拆開變頻器，檢查各項元件是否失效。通過對該變頻器的檢測，發現觸發、耐壓等方面沒有故障，然后對驅動檢測點采取短接方式，一切正常。在電壓正常的情況下，重新?lián)Q掉電解電容，在恢復保護電路之后，裝機運行，仍然存在故障。由此分析，故障應該在驅動保護電路上，仔細檢查保護電路之后，查出電阻變質問題，更換電阻后重新運行，一切正常。

3 偉肯變頻器出現過壓故障

　�。�1）故障說明。偉肯變頻器在運行過程中，電壓值超額，出現了過壓故障。過壓故障一般發生在停機時，多是由減速時間或制動電阻等出現問題造成的。一旦在運行過程中出現過壓故障，不排除使用環境及變頻器自身的問題。

　�。�2）故障解決方案。如果在雷雨天氣，一旦受到雷電的影響，容易導致變頻器跳閘，這時只要斷開電源，約一分鐘左右，重新打開電源復位。由于該變頻器的故障發生時間排除了雷雨天氣，所以考慮變頻器減速時間、負載慣性、制動電阻、外部接線等因素，由于變頻器在停止過程中，輸出頻率逐漸下降，負載電機的頻率高于輸出頻率，由此我們分析，該故障是由變頻器驅動大慣性負載引起的。引起過壓故障的原因有多方面，在多個電動機拖動一個負載時，也容易造成過壓故障。由于電動機的轉速存在差異，高轉速的電動機被設定為原動機，低轉速的電動機位于發電狀態，從而引發過壓故障。針對這種情況，我們既可以通過修改參數的方式解決，也可以利用加負荷分配控制，將變頻器特性調節軟一些。
