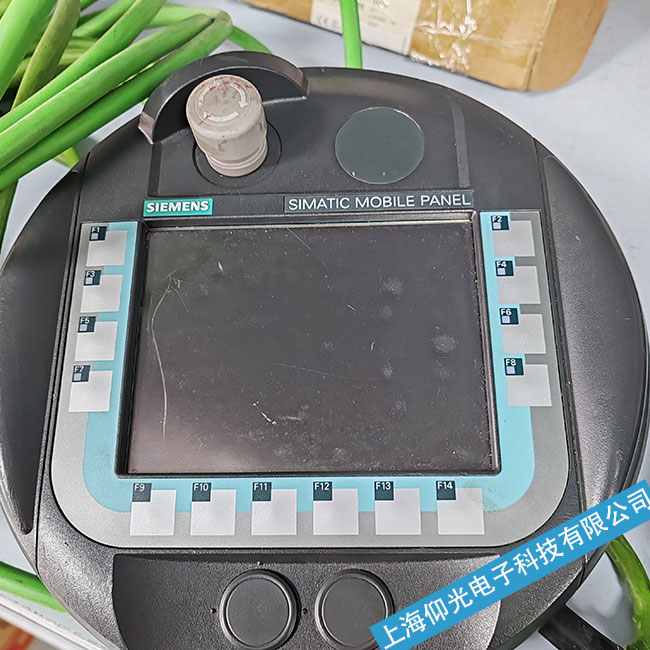

浙江西門子177移動手輪部分不能使用按鍵失靈故障維修解決方法

1.更換HHU，故障現象相同

2.將舊的HHU安裝到同類型的其他機床上，使用正常，可以判斷HHU以及手輪沒有問題

3.分析PLC托辦控制程序，用STEP7上載PLC，打開對應的功能塊和OB塊檢查調用手輪的情況，由于PLC中手輪控制程序是廠家自己編寫的，所以分析困難。

4.將機床的NC、PLC進行系列備份，并清空NC、PLC，按照標準數據對數控系統進行配制。

5.將HHU控制程序?qū)��?/span>PLC中，并將相關的程序及數據塊添加到符號表中。

6.利用標準西門子PLC程序編寫手輪控制程序，在OB1里調用標準的功能塊。

7.將OB100中的FB1的各式進行修改。

8.下載后運行PLC程序，發現手輪還是不能正常工作，據此可以排除是PLC程序控制的問題

9.檢查分線盒和電纜的連接以及跳線的設定

10.首先檢測NCU上的X121接口的分線盒，分線盒型號為6FX2006-1BA01,應將第5、第6跳線設為常閉，經檢查設置正確

11.再檢查NCU分線盒上的接線，其上共有8根線，實際僅使用4根線，分別來自HHU手輪上的A、B信號線，電壓為0V與5V(高低電壓信號)

12.分別測量分線盒上來自HHU信號線的四個接線端，發現電壓僅有1.3V，低于高電壓時5V的正常電壓

13.檢查HHU側的分線盒，打開后發現連接手輪信號電壓的、空余的4個信號線連接在一起，將其打開并分別包好后，重新測量來自手輪的信號電壓為5V，手輪正常使用技術員針對西門子數控系統手輪部分不能使用維修好后，也總結了這次維修的經驗:

維修時由于多余的信號線包在一起，造成信號短路，以致產生的手輪信號電低于正常要求的電平值，造成手輪信號無法識別。所以經過對此次故障的分析，以后再遇到這類故障，是不是了解了大概故障的原因具體是在哪里。
