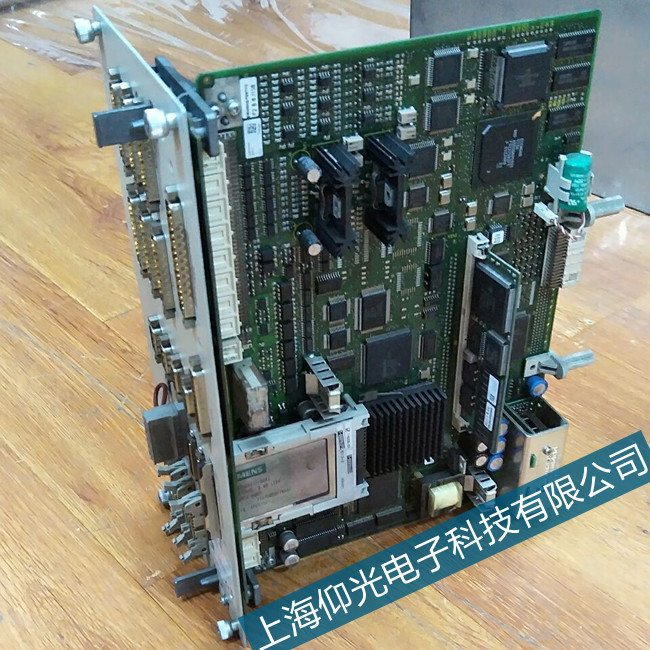

西門子840Dsl數控系統維修：

F06000 整流單元：預充電監控時間已結束

信號重要性： -

驅動體 : A_INF, B_INF, S_INF

反應： OFF2 (OFF1)

應答： 立即

原因： 在電源接觸器接通之后功率單元在監控時間 (p0857) 內不報告狀態 READY。

由于下面其中一個原因，直流母線預充電無法結束：

1) 沒有輸入電壓。

2) 電源接觸器 / 電源開關沒有閉合。

3) 輸入電壓過低。

4) 輸入電壓設置錯誤 (p0210)。

5) 預充電電阻過熱，因?yàn)槊繂挝粫r(shí)間的預充電過大。

6) 預充電電阻過熱，因?yàn)橹绷髂妇�的電容過大。

7) 預充電電阻過熱，因?yàn)樵谡�流單元未�?zhǔn)備就緒 (r0863.0) 時就從直流母線連接獲取電壓。

8) 預充電電阻過熱，因?yàn)樵谥绷髂妇�快速放電時通過制動模塊關閉了電源接觸器。

9) 在直流母線連接中有短路 / 接地。

10) 預充電電路可能有故障 （只對于裝機裝柜設備）。

參見： p0210 ( 設備輸入電壓 ), p0857 ( 功率單元監控時間 )

處理： 一般措施：

- 檢查整流單元連接端口上的輸入電壓。

- 檢查輸入電壓設置 (p0210)。

- 檢查監控時間 p0857，并且必要時要增加監控時間。

- 此時要注意進一步的功率單元故障報告 （比如 F30027）。

- 書本型設備：等待約 8 分鐘，直到預充電電阻冷卻。為此先從主電源斷開整流單元。

5)：

- 請注意所允許的預充電頻率 （參見相關設備手冊）。

6)：

- 檢查直流母線的總電容，必要時相應降低所允許的最大直流母線電容 （參見相關設備手冊）。

CRT故障時一般有以下幾種現象：

（1）屏幕無任何顯示，系統無法啟動。當按住系統面板上的診斷鍵（帶有“眼睛”標記的鍵）接通系統電源啟動，在系統啟動時，面板上方的4個指示燈閃爍：

（2）屏幕顯示一條水平或垂直的亮線;

（3）屏幕左右圖像變形;

（4）屏幕上下線性不一致，或被壓縮，或被擴展;

（5）屏幕圖像發生傾斜或抖動。
