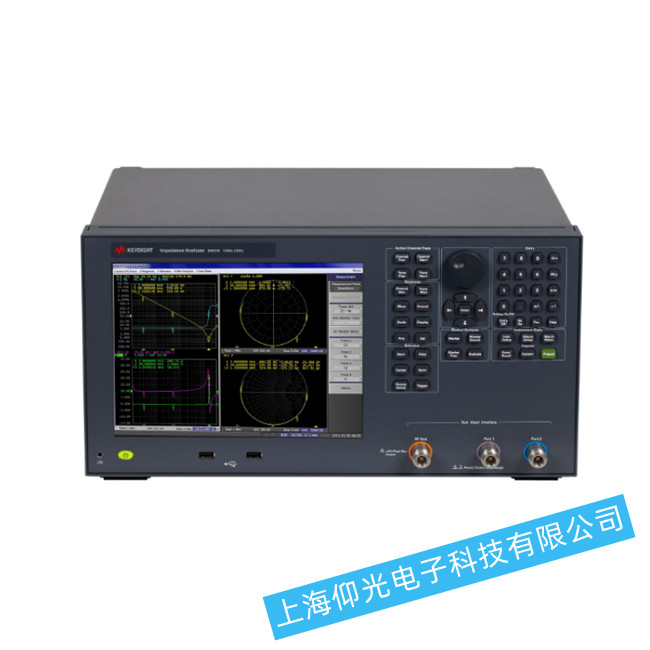

是德科技8722ES阻抗分析儀開機黑屏維修思路

故障現象1

故障描述：開機黑屏。

分析、測試與判斷：初步判斷可能是主板區域有故障；經過拆機檢測后發現是由于背光供電模塊器件燒壞，導致故障。

維修與處理：更換損壞器件，維修故障模塊，檢測，調整儀器指標，整機保養,清灰,清潔外觀。

故障現象2

故障描述：示波器開機無任何指示開機無任何指示。

分析、測試與判斷：首先應斷開電源，在后面板取下保險絲，用電壓表測量，電阻無窮大，證明已燒毀。a)觀察保險絲表面若沒有發黑，判斷其由于電容短路引起的故障，測調整管正常，差分管正常，看原理圖知穩壓管經一個電阻與輸出相連接，焊下測壓管判斷其好壞，若壞更換保險絲，儀器恢復正常。b)若保險然表面發黑，說明短路電流很大，估計不是電容引起，因為電容引起的故障通常保險絲不會燒照，這時候應該檢查電源部分電路調整管，差分管等可能有損壞。確保管子正常后更換保險絲，儀器恢復正常工作。

維修與處理：更換損壞器件，維修故障模塊，檢測，調整儀器指標，整機保養,清灰,清潔外觀。

故障現象3

故障描述：指示燈亮，無光點，無掃描線。

分析、測試與判斷：指示燈亮，說明電源部分基本正常，造成此故障

可能是燈絲不亮或者中壓、高壓沒有引起。用試電筆對高壓嘴拉弧，試電筆發光，說明高壓存在。測濾波電容是否正常，若不正常更換，示波器恢復正常。

維修與處理：更換損壞器件，檢測，調整儀器指標,整機保養,清灰,清潔外觀。

故障現象4

故障描述:掃描基線太暗。

分析、測試與判斷：首先調節亮度旋鈕，如果可以調整，則調至合

適示波器恢復正常。如果亮度旋鈕不起作用， 檢在中壓、高壓是否符合說明書所給值，如沒有達到，則應根據電路檢查整流工二極管、混波電容等是否損壞，將損壞器件更換示波器恢復正常工作。

維修與處理：更換損壞器件，檢測，調整儀器指標,整機保養,清灰,清潔外觀。
