福建一臺安n2系列3.7kw變頻器過電壓故障原因分析及維修案例
過電壓類故障原因分析及處理
變頻器的過電壓集中表現在直流母線的支流電壓上。正常情況下，變頻器直流電為三相全波整流后的平均值。若以380v線電壓計算，則平均直流電壓ud=1.35，u線＝513v。在過電壓發生時，直流母線的儲能電容將被充電，電壓升高，過電壓檢出值800vdc，當電壓上升至過電壓檢出值時，變頻器過電壓保護動作。因此，對變頻器來說，都有一個正常的工作電壓范圍，當電壓超過這個范圍時就很可能損壞變頻器。
變頻器常見的過電壓有三類：ou1加速過電壓、ou2減速過電壓、ou3恒速過電壓。過電壓報警一般是出現在停機的時候，其主要原因是減速時間太短或沒有安裝制動電阻及制動單元。變頻器出現過電壓故障，一般是雷雨天氣，由于雷電串入變頻器的電源中，使變頻器直流側的電壓檢測器動作而跳閘，在這種情況下，通常只須斷開變頻器電源1min左右，再合上電源，即可復位；另一種情況是變頻器驅動大慣性負載時，其減速時間設置“較短”，因?yàn)檫@種情況下，變頻器的減速停止屬于再生制動，在停止過程中，變頻器的輸出頻率按線性下降，而負載電機的頻率高于變頻器的輸出頻率，負載電機處于發電狀態，機械能轉化為電能，并被變頻器直流側的平波電容吸收，當這種能量足夠大時，就會產生所謂的“泵升現象”，變頻器直流側的電壓會超過直流母線的最大電壓而跳閘，對于這種故障，一是將“減速時間”參數設置長些；二是安裝制動單元，增大制動電阻；三是將變頻器的停止方式設置為“自由停車”。還有一種情況變頻器在電機空載時工作正常，但不能帶負載啟動，這種問題常常出現在恒轉矩負載。遇到此類問題時應重點檢查加、減速時間設定或提升轉矩功能，因而變頻器直流回路電壓升高，超過其保護值，出現故障。

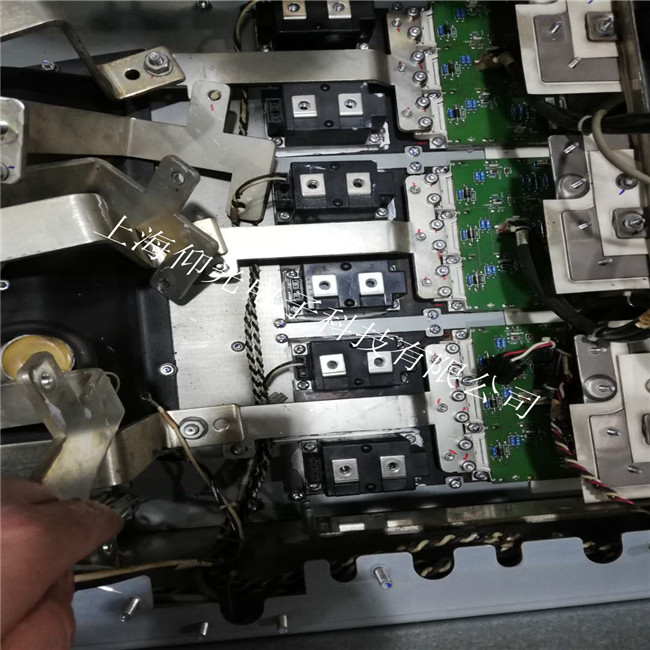

(1)實例1：一臺安n2系列3.7kw變頻器在停機時跳“ou”。
分析與維修：在修這臺機器之前，首先要搞清楚“ou”報警的原因何在，這是因?yàn)樽冾l器在減速時，電動機轉子繞組切割旋轉磁場的速度加快，轉子的電動勢和電流增大，使電機處于發電狀態，回饋的能量通過逆變環節中與大功率開關管并聯的二極管流向直流環節，使直流母線電壓升高所致，所以我們應該著重檢查制動回路，測量放電電阻沒有問題，在測量制動管(et191)時發現已擊穿，更換后上電運行，且快速停車都沒有問題。
(2)實例2：一臺富士frn110g9—4cx變頻器在運行時跳，顯示：恒速過電壓“ou3”。
分析與維修：首先分析引起此變頻器在運行時跳，顯示恒速過電壓(ou3)報警，有哪些可能的原因，然后根據可能的原因一一進行查找根源。
請注意，對于變頻器的維修，應嚴格按照說明書和相關安全規范進行操作，避免因操作不當造成設備損壞或人員傷害。同時，對于復雜或不確定的故障，建議聯系專業的維修人員進行處理——上海仰光電子，我們提供免費檢修，維修速度快，專業維修公司，價格低。
