安徽西門子變頻器維修經典案例3例深度解析

案例1:

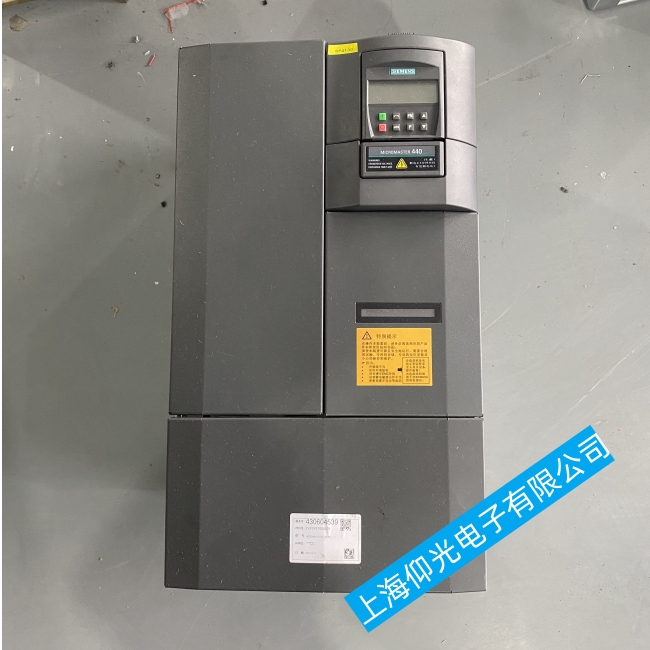

西門子MM440變頻器維修11 kW

顯示‘欠電壓’。
欠電壓故障報警的區別在于前者是主控板上CPU等芯片上的電源電壓不足，但控制電路仍能正常工作，變頻器停止輸出顯示待機;后者是電壓低至控制電路已不能正常工作，低電壓電路工作，變頻器停止輸出。換上一塊同型號、同功率的變頻器主控制板，變頻器顯示正常，說明變頻器的主體無故障，而是主控制板上的直流供電電壓偏低。進一步檢測發現主控制板上有1只小濾波電容器(105F/50V)有老化損壞的痕跡。更換主控制板和其他電路上所有的小濾波電容器，顯示正常，變頻器恢復正常運行。
更換主控制板和其他電路上全部的小濾波電容器。變頻器主控制板上的小電解電容器老化損壞，使主控制板的直流供電電壓偏低，出現了“一”故障現象。

案例2：
西門子MM440變頻器維修11 kW
顯示F0002‘過電壓’。
對于西門子MM440變頻器（11 kW）出現的F0002“過電壓”故障，通常指示問題出在電壓檢測保護電路上。在接入電源并操作后，如果顯示盤顯示過電壓故障，首先要檢測電壓取樣電路中的電阻和電容是否工作正常。在確認這些元件無誤后，進一步檢測放大電路中的核心組件——運放集成電路TL082。

在本案例中，檢測發現TL082集成電路已損壞，其輸出端始終輸出高電平。由于這個高電平被解讀為過電壓的信號，CPU接收到這一信號后，在操作盤上便顯示了過電壓故障。為了修復這一問題，需要替換損壞的TL082集成電路。

更換集成電路后，再次進行測試，確認故障已被消除。電壓檢測保護電路中的放大電路負責將電壓取樣信號按比例放大，而TL082作為其中的關鍵組件，其正常工作對于確保變頻器的穩定運行至關重要。通過及時的檢修和更換損壞組件，可以有效地恢復變頻器的功能并避免進一步的故障發生。

案例3：
西門子MM440變頻器維修18 kW
顯示F0072（通信故障）。
變頻器采用通信接口控制，顯示內部通信故障。首先從RS485接口向機內檢測，未發現信號傳輸連線有任何異常，進而檢測濾波器也正常，再檢測電平轉移芯片176B時，發現其工作不正常，確定故障與該芯片有關，故更換75176B。更換176B電平轉移芯片，內部通信故障消除，變頻器恢復正常工作。當變頻器內的電平轉移芯片176B老化損壞后，通信信號不能正常傳送，出現通信故障信號。
