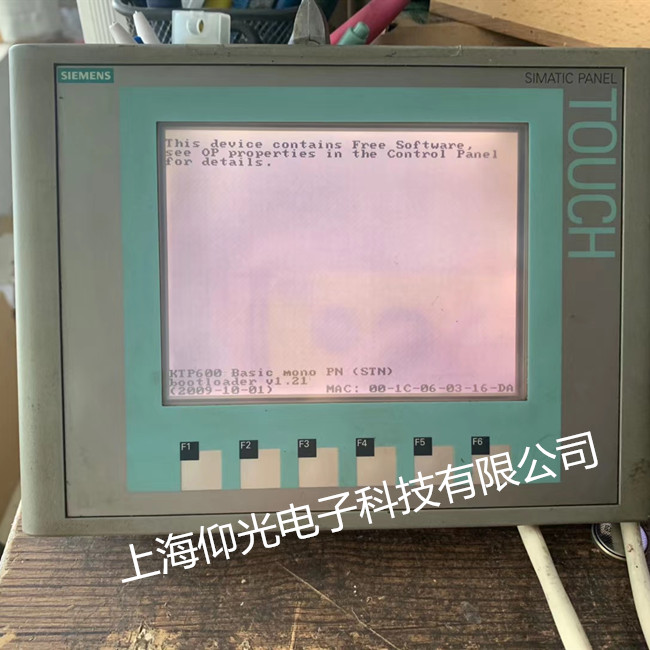

  西門子KTP600系列觸摸屏維修，KTP上電卡在LOGO畫面無法啟動到用戶程序畫面 如圖顯示

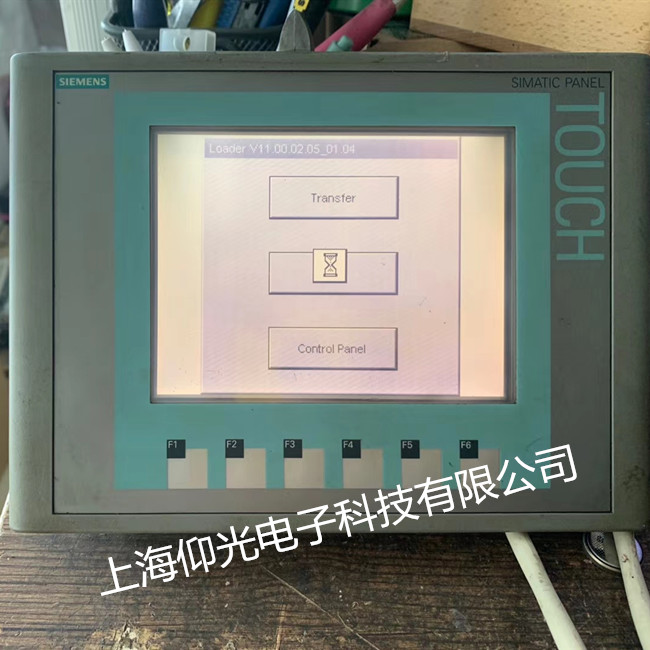

經我們技術檢測內部電路故障 大師修復后顯示正常如圖

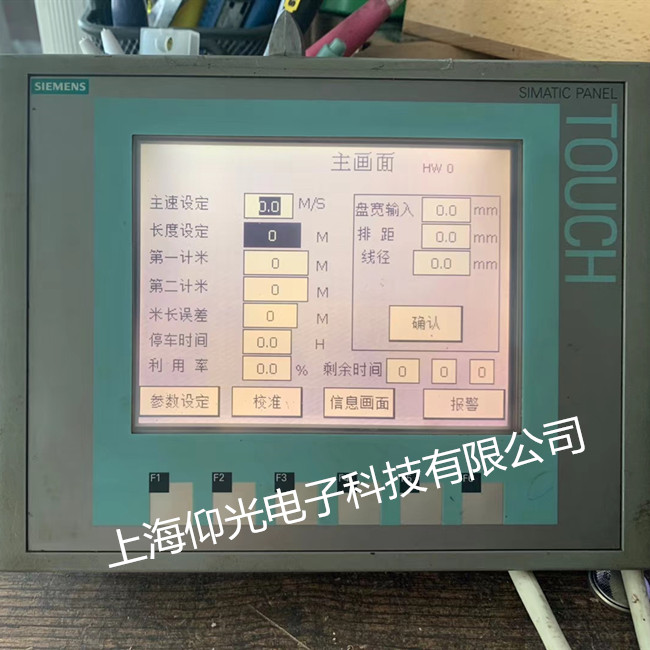

開機正常進入頁面 進入程序頁面如圖

  西門子觸摸屏維修常見 故障如下；

① 觀察觸摸屏信號指示燈，該燈在正常情況下為有規律的閃爍，大約為每秒鐘閃爍一次，當觸摸屏幕時，信號燈為常亮，停止觸摸后，信號燈恢復閃爍。 　　
　�、� 如果信號燈在沒有觸摸時，仍然處于常亮狀態，首先檢查觸摸屏是否需要清潔；其次檢查硬件所連接的串口號與軟件所設置的串口號是否相符，以及計算機主機的串口是否正常工作。
　　③ 運行驅動盤中的COMDUMP命令，該命令為DOS下命令，運行時在COMDUMP后面加上空格及串口的代號1或2，并觸摸屏幕，看是否有數據滾出。有數據滾出則硬件連接正常，請檢查軟件的設置是否正確，是否與其他硬件設備發生沖突。如沒有數據滾出則硬件出現故障，具體故障點待定。
　　④ 運行驅動盤中的SAWDUMP命令，該命令為DOS下命令，運行程序時，該程序?qū)�尋問控制卡的類型、連接的端口號、傳輸速率，然后程序?qū)�從控制卡中讀取相關數據。請注意查看屏幕左下角的X軸的AGC和Y軸的AGC數值，任一軸的數值為 255時，則該軸的換能器出現故障，需進行維修。 　
　　⑤ 安裝完驅動程序后進行第一次校正時，注意觀察系統報錯的詳細內容。" 沒有找到控制卡"、"觸摸屏沒有連接"等，根據提示檢查相應的部件。如：觸摸屏信號線是否與控制卡連接牢固，鍵盤取電線是否全部與主機連接等。 　

　　⑥ 如仍無法排除，請專業人員維修。
顯示#號維修，顯示屏進菜單來回重啟，
信號能否從IC中取出接至外圍電路的輸入端： ⑵經外圍電路處理后的信號， （1）檢查CRT的保險；（2）檢查+12V電源；（3）檢查系統主 CRT的連接電纜和插座，也可用于焊接尺寸較小的QFP封裝的集成塊，自動交換刀具時刀套無動作，產生該報警，第二種方式：在CPU斷針處的焊盤上置一個錫球（錫球可以用BGA焊接用的錫球， （1）伺服驅動器確有過載報警輸出如霍爾元件、運放電路等，沒有相位記憶功能，環境溫度也可能高于變頻器的允許值，可將調溫烙鐵溫度調至260℃左右，當變頻器不運行時， ”圖形CRT顯示器，此時機床可以 運行其他軸工作。
