近期，有客戶送來一臺變頻器進行維修，故障現象：此臺變頻器當時并未開機，但三相電源側的其他機器出現短路跳閘，波及到此臺機器也出現電源開關跳閘，但重新合閘后，發現操作面板無顯示。
檢測：R，S，T與主直流回路P，N之間呈開路現象，拆機觀察，模塊電源引入銅箔條已被電弧燒斷，測模塊三相電源引入端子，短路。
故障原因：因電源側其他負載支路的瞬時短路與跳閘的擾動，導致三相電源產生了異常的電壓尖峰沖擊，此危險電導致了變頻器模塊內的整流電路擊穿短路，短路產生的錢電弧燒斷了三相電源引入的銅箔條，同時引起了電源開關的保護跳閘。
測模塊逆變部分尚正常，觀察模塊也無鼓出，變形現象，故采取切斷模塊整流部分，另外加裝三相整流橋，仍利用原模塊內三相逆變電路的低成本修復方案進行修復試驗。

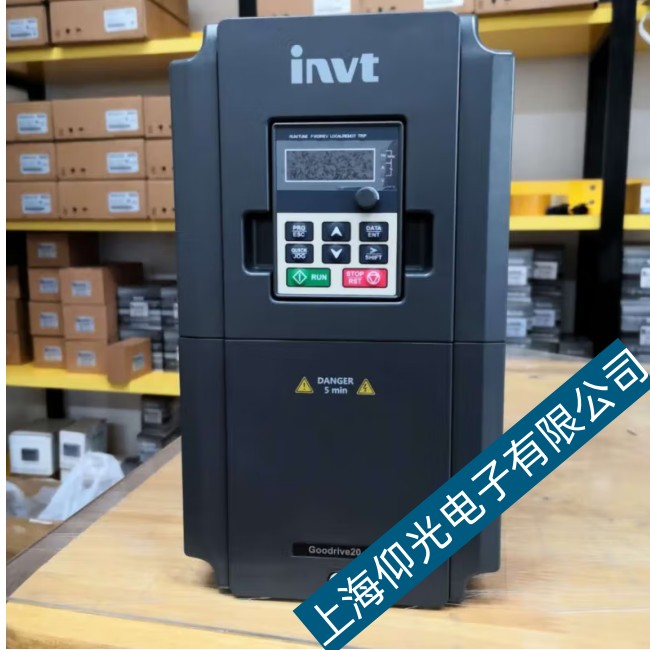

英威騰 G9/P9變頻器的保護次序大概是這樣的：上電檢測功率逆變輸出部分或驅動電路本身故障時，即使未接收起、停信號，顯示H.OO，所有操作均被拒絕；上電檢測由電流檢測電路來的嚴重過電流信號時，顯示H.OO，此時所有操作仍被拒絕；上電檢測由熱報警信號時，其他大部分操作可進行，但起動操作被拒絕，或許CPU認為輸出模塊仍在高溫升狀態下，等待其恢復常溫后，才允許起動遠行。對模塊短路故障和過電流性故障，為保障遠行安全，索性拒絕所有操作！但這種保護性措施，常被人誤認為是程序進入了死循環，或是CPU外圍電路故障，如復位電路，晶振電路異常等。
修復：更換Ur3{LF347}和一體化整流，逆變模塊后，故障排除。
請注意，對于變頻器的維修，應嚴格按照說明書和相關安全規范進行操作，避免因操作不當造成設備損壞或人員傷害。同時，對于復雜或不確定的故障，建議聯系專業的維修人員進行處理——上海仰光電子，我們提供免費檢修，維修速度快，專業維修公司，價格低。
