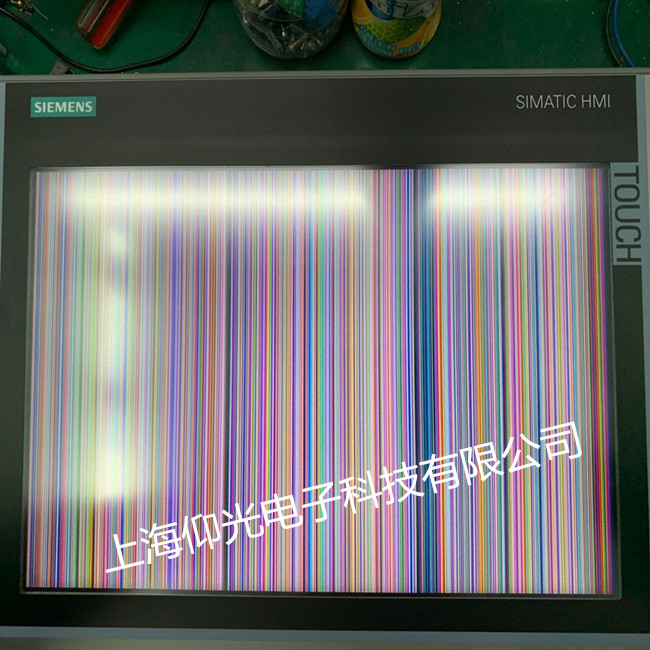

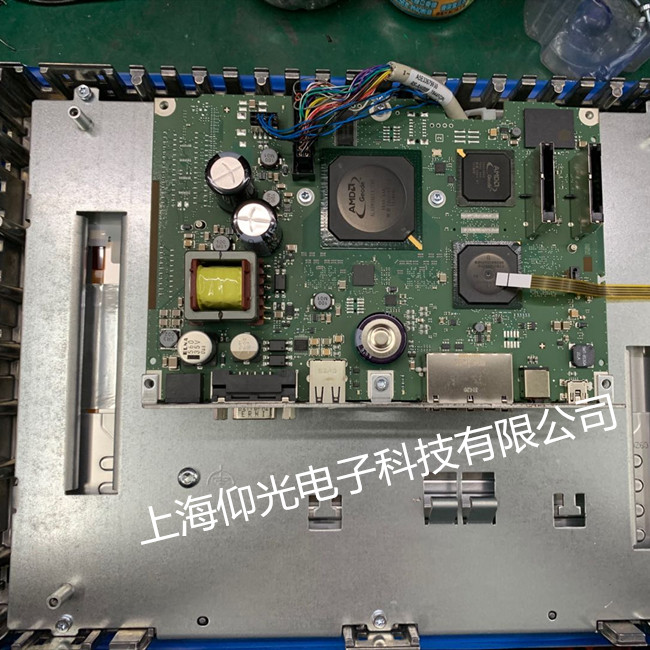

   西門子tp1200觸摸屏維修花屏現象如下；

1)花屏故障現象總述：屏幕有圖像，但圖像上覆蓋有點狀、片狀、馬賽克等干擾。

  對應維修思路方向：檢查信號源，邏輯板，LVDS信號，主板，屏參，液晶屏。

2)花屏故障現象：用戶菜單正常，只是圖像出現花屏現象。

  對應維修思路：檢查主板及scaler處理芯片電路,補焊芯片。

3)花屏故障現象：不定時花屏，花屏中間圖像夾雜很多細小的彩點。

  對應維修思路：LVDS插線接觸不良。

4)花屏故障現象：反復上電后，花的條紋、色彩有變化。

  對應維修思路：檢查邏輯板

5)花屏故障現象：反復上電后，花的條紋、色彩無變化。

  對應維修思路：屏本身壞機會大。

6)花屏故障現象：圖像有干擾，字符上也有干擾。

  對應維修思路：邏輯板、屏信號連線、數字板信號輸出電路。

7)花屏故障現象：字符正常，圖像有塊狀、點狀干擾。YPbPr輸入信號，沒有干 擾。再從AV端口輸入，圖像出現干擾。

對應維修思路：幀存儲器假焊，圖像增強處理IC控制信號線斷。

8)花屏故障現象：圖像全部是花點狀，細碎花屏，字符是正常的。

  對應維修思路：故障在視頻解碼器電路。因?yàn)�，圖像增強處理電路產生的故障 是塊狀的，不是細碎的。

9)花屏故障現象：圖像上有扭曲狀或者網紋干擾。AV試機一切正常。

  對應維修思路：中放、高放電路。

10)花屏故障現象：圖像規則塊狀花屏。

  對應維修思路：主板緩存與主芯片通信不良。

11)花屏故障現象：花屏鬼影，整個屏幕有雜亂的彩色條紋。

對應維修思路：關掉圖像對比度來判斷.如果關掉對比度,圖像缺色就說明故障點在主板的格式變換電路和LVDS連接線.反之,如果關掉對比度,圖像基本正常,說明就是T-CON板的格式變換器沒正常工作.邏輯板主查屏供電及芯片供電，格式變換器與幀存儲器通訊，屏存儲器數據損壞。

12)花屏故障現象：開機時左上方出現瞬間花屏。

  對應維修思路：BLON控制電壓異常。

13)花屏故障現象：圖像彩色反相,且在出現菜單顯示時表現出缺色而形成的補色出現。對應維修思路：主板與屏的接口時序不一致造成，重新升級對應軟件數據。

14)花屏故障現象：彩色豎條，控制功能正常,且有黑屏現象。

  對應維修思路：主板發送的LVDS信號與邏輯板驅動的邏輯時序不對應，查LVDS線和邏輯板。

15)花屏故障現象：圖像呈現亮度不均勻,且有垂直和水平斷續亮線干擾.輸入其它測試信號也存在此現象。

對應維修思路：LVDS信號傳輸不良。

16)花屏故障現象：格仔形規則塊狀花屏(滿屏豎條)。

  對應維修思路：主芯片與DDR之間通信。

17)花屏故障現象：光柵在垂直方向上出現垂直豎條閃動,且光柵在二分之一處錯開。

對應維修思路：問題是由行列驅動信號和時序控制信號丟失造成。1)行列驅動電路自身問題. 2)邏輯板與行列驅動電路的連接排插接觸不良造成驅動信號異常.3)邏輯板格式變換電路未送出RSDS信號.

18)花屏故障現象：在有圖像畫面時可看到有彩色點組成的垂直豎道,有菜單顯示時可見有白色雨點狀斜紋,在無信號時整屏可隱約看到不均勻的較大的彩色顆粒點。

對應維修思路：像素丟失,檢查緩存。

19)花屏故障現象：圖像正常顯示,只是其中會在局部區域,夾雜有很多細小的“雪花” 狀彩點。

對應維修思路：LVDS線不良。

20)花屏故障現象：無信號藍屏?xí)r正常,加信號時圖像花屏。

對應維修思路：主板DDR存儲器和主板通信不良。

西門子觸摸屏花屏故障已修復顯示正常如圖；

   西門子觸摸屏維修混合故障如下；

1)用萬能板代換原機主板，圖像一切正常。一般是邏輯板正常，故障在主板。但這也會容易造成誤判，經驗：主板原因?qū)е禄ㄆ链蠖酁閷螀㈠e(cuò)誤。

2)偏色故障：一般進入工廠調整模式進行調整。如沒有此模式,維修思路:更換屏線和轉接板→重寫驅動程序→驅動板壞(少見)→屏背板的控制IC壞(少見)→拔掉屏線觀察背光顏色(背光扁色為燈管老化)→換燈管。

3)圖像類故障：a)如故障與信號源有關（如TV時出現；AV時不出現），則首先懷疑主芯片以前的部分；b)如對所有圖像及OSD屏顯都異常，則懷疑LVDS信號以后部分（包括LVDS線路和TCON部分）；

C)如屏幕出現豎線、豎帶、或左右半屏異常，基本上是TCON部分的RSDS線附近的問題。

4)黑屏或白屏故障：a)先要判斷故障在開關電源、信號處理部分還是TCON部分。b)可通過測量連接信號處理部分和TCON部分之間的LVDS信號，來判斷故障范圍，如果正常，則懷疑后端的TCON部分；如果不正常，則檢查前面的信號處理部分。c)對于TCON部分檢查，主要檢查：關鍵點電壓、RSDS線連接性。

5)屏幕亮線,亮帶或者是暗線：一般是液晶屏內部的故障，亮線故障一般是連接液晶屏本體的排線出了問題或者某行和列的驅動IC損壞.暗線一般是屏的本體有漏電，或者TAB柔性板連線開路.以上兩種問題基本上是屏廢了。

6)白屏分為兩種情況：1)有信號輸入 ，整個屏幕是白的，看不清圖像，這是由于控制電路板故障引起的；2)有信號輸入 ，整個屏幕是白的，能夠看到圖像，但圖像仿佛被一層霧罩住，這是由于Cell不良所致。無法修復，需要更換LCD屏。
