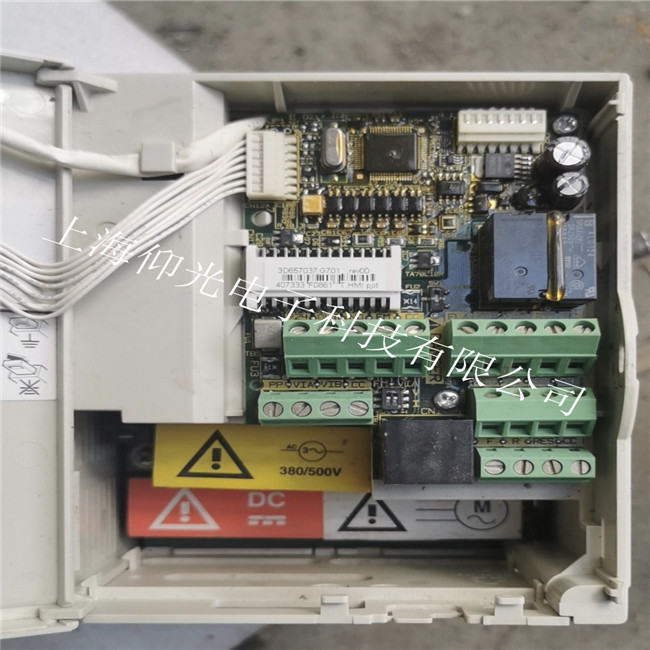

東芝變頻器VF-PS1系列維修介紹

單元故障、變頻器過流、高壓失電、接口板故障、控制器不通訊、接口板不通訊、電機過載、參數錯誤、主控板故障。單元故障包括：熔斷器故障、單元過熱、驅動故障、光纖故障、單元過壓。外部故障必須先解除高壓分斷（柜門按鈕或外部接點）狀態再系統復位，才能使系統恢復到正常狀態；除外部故障以外的重故障發生后，直接系統復位即可使系統恢復到正常狀態，但在再次上電前一定要找出故障原因。當VCC與VE之間的電壓值小于12V時，輸出低電平，以防止IGBT工作在線性工作區造成發熱過多進而燒毀。

變頻器開關電源電路， 變頻器開關電源主要包括輸入電網濾波器、輸入整流濾波器、變換器、輸出整流濾波器、控制電路、保護電路。我們公司產品開關電源電路如下圖，是由UC3844組成的開關電路：開關電源主要有以下特點: 1,體積小,重量輕:由于沒有工頻變頻器，所以體積和重量吸有線性電源的20~30% 2，功耗小，效率高：功率晶體管工作在開關狀態，所以晶體管的上功耗小，轉化效率高，一般為60~70%，而線性電源只有30~40%

二極管限幅電路

限幅器是一個具有非線性電壓傳輸特性的運放電路。其特點是：當輸入信號電壓在某一范圍時，電路處于線性放大狀態，具有恒定的放大倍數，而超出此范圍，進入非線性區，放大倍數接近于零或很低。在變頻器電路設計中要求也是很高的，要做一個好的變頻器維修技術員，了解它也相當重要。 1、 二極管并聯限幅器電路圖如下所示：

2、二極管串聯限幅電路如下圖所示：

9）變頻器控制電路組成

如下圖所示，控制電路由以下電路組成：頻率、電壓的運算電路、主電路的電壓、電流檢測電路、電動機的速度檢測電路、將運算電路的控制信號進行放大的驅動電路，以及逆變器和電動機的保護電路。

在圖 1點劃線內，無速度檢測電路為開環控制。在控制電路增加了速度檢測電路，即增加速度指令，可以對異步電動機的速度進行控制更精確的閉環控制。

1)運算電路將外部的速度、轉矩等指令同檢測電路的電流、電壓信號進行比較運算，決定逆變器的輸出電壓、頻率。

2)電壓、電流檢測電路與主回路電位隔離檢測電壓、電流等。

3)驅動電路為驅動主電路器件的電路，它與控制電路隔離使主電路器件導通、關斷。

4)I/0輸入輸出電路為了變頻器更好人機交互，變頻器具有多種輸入信號的輸入 (比如運行、多段速度運行等)信號，還有各種內部參數的輸出“比如電流、頻率、保護動作驅動等)信號。

5)速度檢測電路以裝在異步電動軸機上的速度檢測器 (TG、PLG等)的信號為速度信號，送入運算回路，根據指令和運算可使電動機按指令速度運轉。

6)保護電路檢測主電路的電壓、電流等，當發生過載或過電壓等異常時，為了防止逆變器和異步電動機損壞，使逆變器停止工作或抑制電壓、電流值。

東芝變頻器維修VFP7，可修復東芝變頻器VFP7常見故障：無顯示、缺相、過流、過壓、欠壓、過熱、過載、接地、參數錯誤、有顯示無輸出、模塊損壞等；
東芝變頻器維修，東、安裝、調試：VFA7系列，VFNC1系列，VFS11系列，VFP7系列，VFS7系列， VFS7e系列，VFS9系列，VFA3系列，VFA5系列， VF-A7系列，VFSX系列,G3系列，G7系列，H7系列，W7系列，Q7系列，QS系列，S5系列，P2系列，Q2系列；

，E3系東芝變頻器維修：VFA7系列，VFNC1系列，VFS11系列，VFP7系列，VFS7系列， VFS7e系列，VFS9系列，VFA3系列，VFA5系列， VF-A7系列，VFSX系列,G3系列，G7系列，H7系列，W7系列，Q7系列，QS系列，S5系列，P2系列，Q2系列 ；

E3系列:VT130E3U2035,VT130E3U2055,VT130E3U2080,VT130E3U211,
0,VT130E3U2160,VT130E3U2220,VT130E3U2270,VT130E3U2330,VT130E3U2400,
VT130E3U2500,VT130E3U2600,VT130E3U4055,VT130E3U4080,VT130E3U4110,
VT130E3U4160,VT130E3U4220,VT130E3U4270,VT130E3U4330,VT130E3U4400,
VT130E3U4500,VT130E3U4600,VT130E3U4750,VT130E3U410K,VT130E3U412K,
VT130E3U6060,VT130E3U6120,VT130E3U6160,VT130E3U6220,VT130E3U6270,
VT130E3U6330,VT130E3U6400,VT130E3U6500,VT130E3U6600,VT130E3U6750,
VT130E3U610K,VT130E3U612K;

G3系列:VT130G3U2010,VT130G3U2015,VT130G3U2025,
VT130G3U2035,VT130G3U2055,VT130G3U2080,VT130G3U2110,VT130G3U2160,
VT130G3U2220,VT130G3U2270,VT130G3U4015,VT130G3U4025,VT130G3U4035,
VT130G3U4055,VT130G3U4080,VT130G3U4110,VT130G3U4160,VT130G3U4220,
VT130G3U4270,VT130G3U4330,VT130G3U4400,VT130G3U4500,VT130G3U2330,
VT130G3U4600,VT130G3U4750,VT130G3U410K,VT130G3U412K,VT130G3U415K,
VT130G3U420K,VT130G3U425K,VT130G3U6060,VT130G3U6120,VT130G3U6160,
VT130G3U6220,VT130G3U6270,VT130G3U6330,VT130G3U6400,VT130G3U6500,
VT130G3U6600,VT130G3U6750,VT130G3U610K,VT130G3U612K,VT130G3U615K,
VT130G3U620K,VT130G3U625K,VT130G3U430K,VT130G3U43K,VT130G3U4015N4,
VT130G3U4025N4,VT130G3U4035N4,VT130G3U4055N4,VT130G3U4080N4,
VT130G3U4110N4,VT130G3U2010N4,VT130G3U2015N4,VT130G3U2025N4,
VT130G3U2035N4,VT130G3U2055N4,VT130G3U2080N4;

H3系列:VT130H3U2035,VT130H3U2055,VT130H3U2080,
VT130H3U2110,VT130H3U2160,VT130H3U2220,VT130H3U2270,VT130H3U2330,
VT130H3U4055,VT130H3U4080,VT130H3U4110,VT130H3U4160,VT130H3U4220,
VT130H3U4270,VT130H3U4330,VT130H3U4400,VT130H3U4500,VT130H3U4600,
VT130H3U4750,VT130H3U410K,VT130H3U412K,VT130H3U415K,VT130H3U420K,
VT130H3U425K,VT130H3U430K;

G7系列:VT130G7U2010,VT130G7U2015,VT130G7U2025,
VT130G7U2035,VT130G7U2055,VT130G7U2080,VT130G7U2110,VT130G7U2160,
VT130G7U2220,VT130G7U2270,VT130G7U2330,VT130G7U4015,VT130G7U4025,
VT130G7U4035,VT130G7U4055,VT130G7U4080,VT130G7U4110,VT130G7U4160,
VT130G7U4220,VT130G7U4270,VT130G7U4330,VT130G7U4400,VT130G7U4500,
VT130G7U4600,VT130G7U4750,VT130G7U410K,VT130G7U412K,VT130G7U415K,
VT130G7U420K,VT130G7U425K,VT130G7U430K,VT130G7U6015,VT130G7U6025,
VT130G7U6035,VT130G7U6060,VT130G7U6080,VT130G7U6110,VT130G7U6160,
VT130G7U6220,VT130G7U6270,VT130G7U6330,VT130G7U6400,VT130G7U6500,
VT130G7U6600,VT130G7U6750,VT130G7U610K,VT130G7U612K,VT130G7U615K,
VT130G7U620K,VT130G7U625K,VT130G7U630K;

TOSVERTVF-S9系列:VFS9S-2002PL,VFS9S-2004PL,
VFS9S-2007PL,VFS9S-2015PL,VFS9S-2022PL,VFS9-2002PM,VFS9-2004PM,
VFS9-2007PM,VFS9-2015PM,VFS9-2022PM,VFS9-2037PM,VFS9-2055PL,
VFS9-2075PL,VFS9-2110PM,VFS9-2150PM,VFS9-4007PL,VFS9-4015PL,
VFS9-4022PL,VFS9-4037PL,VFS9-4055PL,VFS9-4075PL,VFS9-4110PL,
VFS9-4150PL;

VF-S7S系列:VFS7S-2002P,VFS7S-2004P,VFS7S-2007P,
VFS7S-2015P,VFS7S-2022P;

VF-A5/A5P系列:VFA5-4300P,VFA5-4007P,VFA5-4015P,
VFA5-4022P,VFA5-4037P,VFA5-4055P,VFA5-4075P,VFA5-4110P,VFA5-4150P,
VFA5-4185P,VFA5-4220P,VFA5-4370P,VFA5-4450P,VFA5-4550P,VFA5-4750P,
VFA5-4110KP,VFA5-4110KP,VFA5-4132KP,VFA5-4160KP,VFA5-4220KP,
VFA5-4220KP,VFA5-4280KP,VFA5P-4185P,VFA5P-4220P,VFA5P-4300P,
VFA5P-4370P,VFA5P-4450P,VFA5P-4550P,VFA5P-4750P,VFA5P-4900P,
VFA5P-4110KP,VFA5P-4132KP,VFA5P-4160KP,VFA5P-4200KP,
VFA5P-4220KP,VFA5P-4280KP,VFA5P-4315KP;

VF-S7系列:4007P,4015P,4022P,4037P,4055P,4075P,
4110P,4150P,2004P,2007P,2015P,2022P,2037P,2055P,2075P,110P,2150P
