海利普變頻器報輸出缺相維修

第一例故障現象：上電后顯示正常，送入運行信號報OC故障代碼。屏蔽IGBT管壓降電路，單獨為電源上電，測量V+脈沖端子，停機狀態-8V，啟動后脈沖電壓約為+2.6V（用DC電壓擋），與其它5路脈沖電壓值相接近�；�本“正常”。在IGBT逆變電路供電端串入兩只限流燈泡試機，運行后燈泡變得很亮。學員暗自慶幸：多虧串接了燈泡，不然的話，可能IGBT模塊已經炸毀了。是IGBT模塊不良嗎？用電壓15V，恒流3A檢測六只IGBT，均表現優良，沒發現什么問題。此際學員想到驅動電路“修復”后，未測試輸出電流，這是檢修驅動電路一個大的紕漏啊。好了。用直流電流擋，串入30歐姆電阻，測量V+脈沖端子的動、靜態正、負電流，故障原因豁然而現：停機狀態，有負向電流，但電流值偏小；運行狀態，仍為負向電流！有點怪了啊。重新測量靜、動態的正、負電壓值，基本上是正常的啊。無正向電流，但負向電流也顯著偏小，檢查10Ω柵極電阻的電阻值明顯變大，焊下后測量為1MΩ左右，代換后驅動電路工作正常。

變頻器常見故障：無顯示、缺相、過流、過壓、欠壓、過熱、過載、接地、參數錯誤、有顯示無輸出、模塊損壞等

第二例上例故障現象相同。測W-脈沖端子，停機時的電壓約為-5V，正常時為-8V。啟動后用直流電壓擋測脈沖電壓為0V。如果檢測正、反向輸出電流值，表現更為明顯，正、反向電流值均極小。檢查結果，也同上例。換柵極電阻后故障排除。此兩例故障，表現得很有意思。測脈沖端子的正、負電壓均正�；蚪咏�正常，但測試輸出電流時，“狐貍尾巴”露出來了。為分析方便，驅動電路當R17或R27電阻值嚴重變大（近于斷路）時，此時脈沖電壓或靜態負壓的正常，僅僅是一個假象。其實質是末級放大器失掉應有的激勵電流，而使其輸出電流能力大打折扣。第一例故障，雖然正、負電壓貌似正常，但無正向電流僅有反向電流的實質說明末級放大器未能正常工作。第二例故障，T4或T2工作能力的嚴重下降，導致脈沖正電壓與負電壓相等而抵消，出現檢測脈沖電壓為零的現象。當R27電阻值變大時，可以看出，T4、T5的基極負壓向0V靠攏，T4、T5為互補形式的放大器，此時T5的導通條件優于T4，因而測量輸出電流時，電路尚有一定能力的負電流輸出能力。此時又因T5基本上不再具備導通條件，因而測正向電流近于為零了。通過上述兩例故障，再次說明檢修驅動電路故障時，一定不能忽略檢測輸出電流這一措施

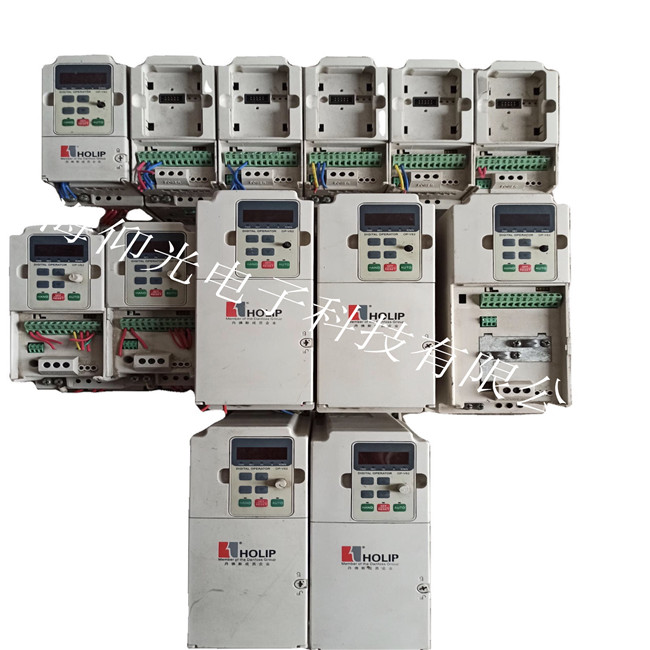

維修海利普變頻器型號：
海利普迷你型變頻器：HLP-C+   HOLIP-C+

海利普通用型變頻器：HLP-A    HOLIP-A

海利普風機水泵變頻器：HLP-P  HOLIP-P

海利普矢量變頻器：HLP-NV         HOLIP-NV

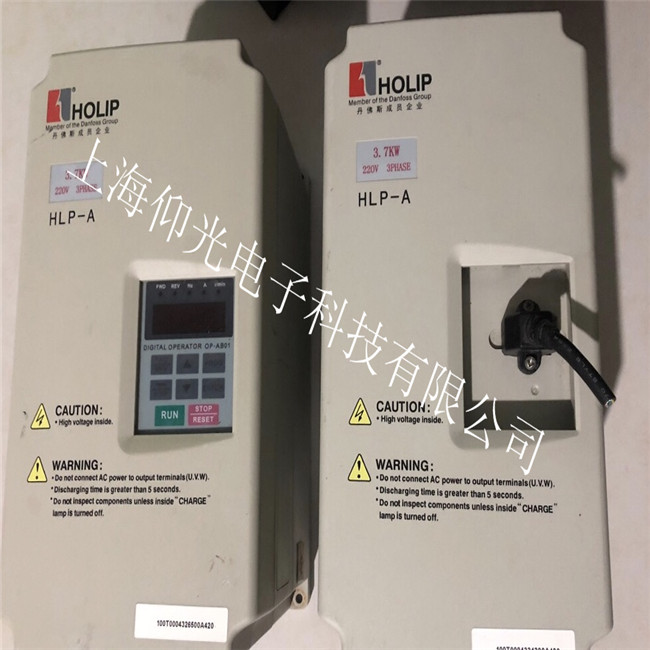

海利普通用型變頻器：HLP-A     HOLIP-A

HLPA00D423C　單三相220V 50Hz　0.4　1.0　2.5　0.4
 HLPA0D7523C　單三相220V 50Hz　0.75　2.0　5.0　0.75
 HLPA01D523C　單三相220V 50Hz　1.5　2.8　7.0　1.5
 HLPA02D223B  單三相220V 50Hz　2.2　4.0　10　2.2
 HLPA0D7543C　3Φ380V　 50Hz　0.75　2.2　2.7　0.75
 HLPA01D543C　3Φ380V　 50Hz　1.5　3.2　4.0　1.5
 HLPA02D243C　3Φ380V　 50Hz　2.2　4.0　5.0　2.2
 HLPA03D743B　3Φ380V　 50Hz　3.7　6.8　8.5　3.7
 HLPA05D543B　3Φ380V　 50Hz　5.5　10　12.5　5.5
 HLPA07D543B　3Φ380V　 50Hz　7.5　14　17.5　7.5
 HLPA001143B　3Φ380V　 50Hz　11　19　24　11
 HLPA001543B　3Φ380V　 50Hz　15　26　33　15
 HLPA18D543B　3Φ380V　 50Hz　18.5　32　40　18.5
 HLPA002243B　3Φ380V　 50Hz　22　37　47　22
 HLPA003043B　3Φ380V　 50Hz　30　52　65　30
 HLPA003743B　3Φ380V　 50Hz　37　64　80　37
 HLPA004543B　3Φ380V　 50Hz　45　72　91　45
 HLPA005543B　3Φ380V　 50Hz　55　84　110　55
 HLPA007543B　3Φ380V　 50Hz　75　116　152　75

HLPA009043B .HLPA013243B.HLPA016043B

HLPA011043B.HLPA018543B.HLPA020043B

HLPA022043B.HLPA025043B.HLPA028043B
 HLPC0D7543B,HLPC01D543B.HLPC02D243B

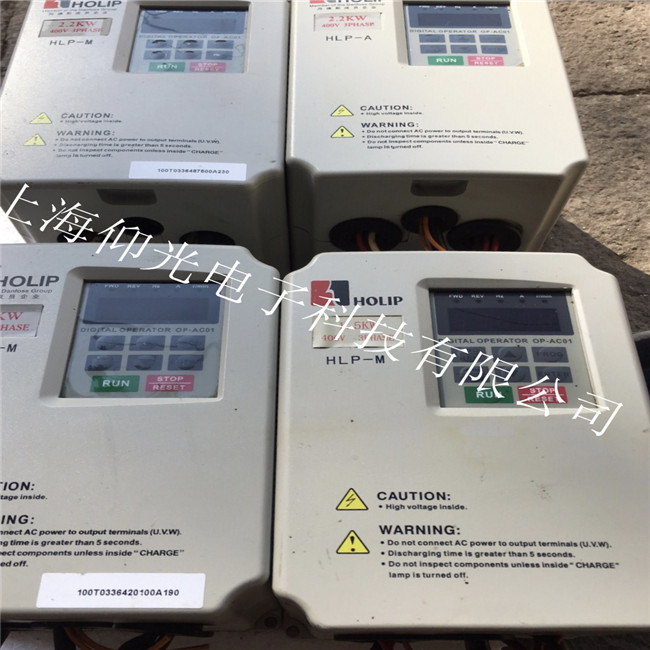

海利普變頻器HOLIP-M（磨床專用）
 HLPM00D423B　單三相220V 50Hz　0.4　1.0　2.5　0.4
 HLPM0D7523B　單三相220V 50Hz　0.75　2.0　5.0　0.75
 HLPM01D523B　單三相220V 50Hz　1.5　2.8　7.0　1.5
 HLPM02D223B　單三相220V 50Hz　2.2　4.0　10　2.2
 HLPM0D7543B　3Φ380V　 50Hz　0.75　2.2　2.7　0.75
 HLPM01D543B　3Φ380V　 50Hz　1.5　3.2　4.0　1.5
 HLPM02D243B　3Φ380V　 50Hz　2.2　4.0　5.0　2.2
 HLPM03D743B　3Φ380V　 50Hz　3.7　6.8　8.5　3.7
 HLPM05D543B　3Φ380V　 50Hz　5.5　10　12.5　5.5
 HLPM07D543B　3Φ380V　 50Hz　7.5　14　17.5　7.5
 HLPM001143B　3Φ380V　 50Hz　11　19　24　11
 HLPM001543B　3Φ380V　 50Hz　15　26　33　15
 HLPM18D543B　3Φ380V　 50Hz　18.5　32　40　18.5
 HLPM002243B　3Φ380V　 50Hz　22　37　47　22
 HLPM003043B　3Φ380V　 50Hz　30　52　65　30
 HLPM003743B　3Φ380V　 50Hz　37　64　80　37
 HLPM004543B　3Φ380V　 50Hz　45　72　91　45
 HLPM005543B　3Φ380V　 50Hz　55　84　110　55
