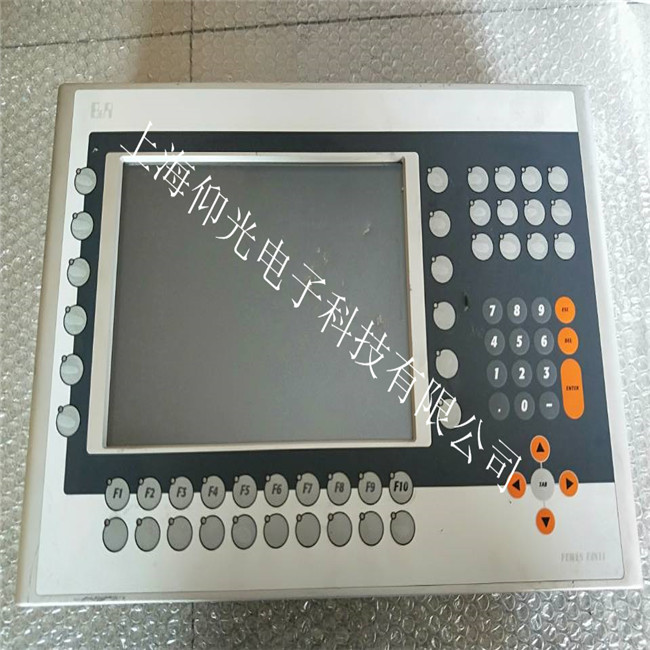

貝加萊觸摸屏故障屏幕無光維修

貝加萊觸摸屏故障現象：一.通電DC24伏，屏幕無光，電流約230mA

處理過程：用手接觸屏幕，蜂鳴器有呼應，闡明程序運行正常。量高壓條12伏DC電壓正常，操控電壓ENABLE低有用為低電平正常。闡明毛病在高壓發作電路或燈管現已損壞。拆開發現燈管一頭現已發黑，替換燈管后仍然無光，查看高壓變壓器也已損壞。市面上無此高壓變壓器，于是買一個LCD的帶兩管的高壓條，接好線后固定，通電正常。

二.通電后屏幕無顯示，電流約100mA
 修正過程：用手接觸屏幕，蜂鳴器無呼應，闡明程序運行不正常。萬用表丈量幾組電壓3.3伏、5.1伏、12伏都正常。據用戶反映，用戶發現接觸屏毛病后曾企圖修理，在通電的過程中，呈現過一次正常的狀況，但斷電后再次通電就不行了。剖析芯片某個腳位有虛焊，使得總線過錯，然后程序不能跑動。遂用熱風槍對密腳芯片焊腳加熱，同時用鑷子按壓芯片，使焊腳和錫從頭熔合。通過以上處理后，從頭開機，電流上升到470mA，一切正常。

三.接觸屏無反應
 處理方法：首要查看各接線接口是否呈現松動，然后查看串口及中止號是否有抵觸，若有抵觸，應調整資源，避開抵觸。再查看接觸屏表面有沒有呈現裂縫，如有裂縫應及時替換。還需要查看接觸屏表面是否有污垢，若有，用軟布進行鏟除。調查查看操控盒上的指示燈是否作業正常，正常時，指示燈為綠色，而且閃耀。

四.觸摸屏使用后接觸無反應
 應對方案：某些應用場合，由于接地功能欠安，會由于操控盒外殼布滿了很多的靜電，然后影響操控盒內部的作業電場，導致接觸逐漸失效。此時用一根導線將操控盒外殼接地，從頭啟動即可。

貝加萊觸摸屏維修4PP450.1043-K01花屏 碎屏 黑屏 白屏等故障維修

貝加萊(B&R)ACOPOS全系列維修：8V1010.50-2 8V1016.50-2 8V1010.00-2 8V1016.00-2 8V1022.00-2 8V1045.00-2 8V1090.00-2 8V1180.00-2 8V128M.00-2 8V1320.00-2 8V1640.00-2

貝加萊觸摸屏全系列維修 ：

Power Panel PP35 4PP035.0300-01 4PP035.0300-36 4PP035.E300-01

4PP035.E300-36 4PP035.E300-136 Power Panel PP41 4P3040.01-490

Mobile Panel 5MP050.0653 Automation PC 51x

5PC510.SX01-00 5PC511.SX01-00 Power Panel PP45

Automation PC 910 5PC910.SX01-00 Panel PC 725

5PC725.1505-00 4PP045.0571-042 4PP045.0571-062 4PP045.0571-L42

Power Panel PP65 4PP065.0351-P74 4PP065.0351-X74 4PP065.0571-P74

4PP065.0571-X74 Power Panel 300 BIOS 5PP320.0571-39 5PP320.0573-39

5PP320.0573-3B 5PP320.1043-39 5PP320.1214-39 5PP320.1505-39

Power Panel 300 embedded 4PP320.0571-01 4PP320.0571-35

4PP320.1043-31 4PP320.1505-31 4PP351.0571-01 4PP351.0571-35

4PP352.0571-35 4PP381.1043-31 Power Panel 400 embedded

4PP420.0571-45 4PP420.0571-75 4PP420.0571-85 4PP420.0571-B5 4PP420.0573-75 4PP420.1043-75 4PP420.1043-B5 4PP420.1505-75 4PP420.1505-B5 4PP451.0571-45 4PP451.0571-75 4PP451.0571-85 4PP451.0571-B5 4PP451.1043-75 4PP451.1043-B5 4PP452.0571-45 4PP452.0571-75 4PP452.0571-B5 4PP452.1043-75 4PP480.1043-75 4PP480.1505-75 4PP480.1505-B5 4PP481.1043-75 4PP481.1043-B5 4PP481.1505-75 4PP482.1043-75

ower Panel 500
5PP520.0573-00 5PP520.0573-01 5PP551.0573-00 5PP552.0573-00 5PP520.0702-00 5PP520.1043-00 5PP580.1043-00 5PP581.1043-00 5PP582.1043-00 5PP520.1214-00 5PP520.1505-00 5PP580.1505-00 5PP581.1505-00

Panel PC 800
5PC820.1505-00 5PC820.1906-00
Automation Panel AP800
5AP820.1505-00 5AP880.1505-00
Automation Panel AP900
5AP920.1043-01 5AP980.1043-01 5AP981.1043-01 5AP982.1043-01 5AP920.1214-01 5AP920.1505-01 5AP980.1505-01 5AP981.1505-01 5AP920.1906-01
