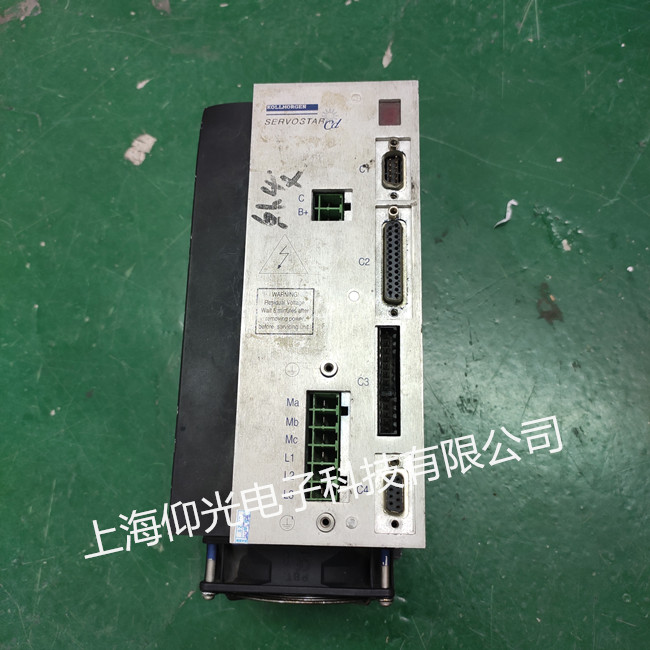

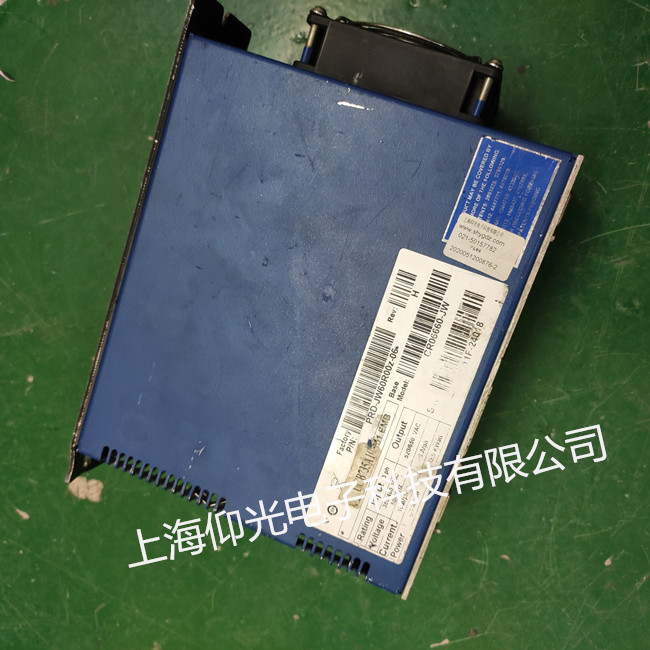

  科爾摩根伺服驅動器維修常見報警如下；

伺服類故障維修

A2100系統對伺服故障往往給出較為詳細的診斷和處理方法，只不過全是英文，正確理解提示對維修大有裨益。單純用置換模塊的方法往往事倍功半，有時還很難解決問題。

另對伺服模塊的芯片級維修感興趣的讀者可參閱參考文獻 [1]。

例10  VMC1000C無法上強電，出現如下報警：

報警40-239

機床未準備好

原因：在“機床準備好”參數給定的時間內，機床未給出“機床準備好”信號。

處理方法：檢查機床制造商“機床準備好”條件。

檢查強電柜發現QF5繼電器（I/O 24V電源）跳閘了，扳上后報警消除。

另一次出現同樣現象，但QF5并未跳閘。從I/O狀態頁面可以看到是CR_AXES_RDY (I00:00/32)信號缺失。測量各伺服模塊繼電器引腳1604、1704、506對地電壓，很快便發現X軸模塊繼電器引腳虛焊，拉低了CR_AXES_RDY電壓，焊牢后正常。

例11  Sabre1000 X軸快速移動時，工作艙內發出很大的噪音，時隱時現，有時沒在移動時也會產生。

X軸絲杠尾部連接有由4片約Φ60x10的鐵餅組成的減震器，檢查發現有些松動，將減震器卸下清洗重新裝上并適當調整，噪音消除。

如仍不能消除，還可適當調節X軸模塊上的STABILITY電位器、或更換系統DV5伺服板或?qū)φ{(diào)X、Y軸伺服模塊一試。

例12  Sabre1000有時突然掉強電，嚴重時發生在未加工或未移動時，屏幕出現下述報警:

報警39-41

“軸準備好”信號缺失

原因：伺服驅動準備好信號缺失

輸入CR_AXES_RDY(I00:00/32)為低電平

處理方法：

科爾摩根BDS4驅動器

檢查……

因故障隨機發生，無法量測CR_AXES_RDY相關電壓，故將機床上了強電不做加工進行較長時間的觀察，后來觀察到的現象是：隨著“空”的一聲響，Z軸模塊CONTROL VOLTS指示燈熄滅，然后控制伺服三相交流供電的M20接觸器斷開，數秒后各伺服模塊的UNDERVOLTS燈均點亮，之后Z軸模塊CONTROL VOLTS指示燈一直不亮。

看來CR_AXES_RDY信號的中斷是由Z軸模塊的110V交流供電（C3插座）接插件不良或模塊本身引起，交換Z軸和A軸模塊的C3插頭，改變接插件接觸狀態，試機正常。

例13  Sabre1000出現下述報警：

報警39-81主軸未響應

原因：A2100系統已給出主軸使能信號M1SPDL_ENBL，但未收到科爾摩根主軸驅動器反饋的準備好信號M1SPDL_READY。

系統發出主軸復位信號后也仍是這種情況。

處理方法：檢查主軸驅動器“Active”指示燈是否點亮，確認“Fault”指示燈未點亮。

檢查主軸驅動是否過載（OVL1、OVL2）。

嚴重級別30：減速停止、數據復位

檢查發現，“Active”燈點亮，而“Fault”燈不亮，說明主軸模塊正常，只不過準備好信號未傳至系統而已，將連接主軸模塊C8插座上的插頭拔下，另一頭連至輸出板（Output Board）的插頭也拔下，交換位置后插上，試機正常。

例14  Sabre1000出現下述報警：

報警39-29

主軸未達到指定轉速

原因：主軸在指定時間內未達到編程轉速，可能是因?yàn)椋?/span>

(1)實測轉速超出編程轉速的±10%

(2)主軸伺服模塊未發出CR_SPDL_SPD信號

處理方法：觀察主軸是否在轉動，如果不轉，檢查主軸電路的保險絲以及是否接觸不良。觀察伺服模塊的LED指示燈。檢查驅動器至A2100 I/O卡CR_SPDL_SPD信號端是否有接觸不良。在MDI模式下，輸入M3S1000，利用伺服顯示頁面，監測實際主軸轉速，并與編程速度相比較。再用M4S1000觀察�？赡苄枰�調整主軸偏移及平衡，檢查主軸驅動配置數據。

嚴重級別40

檢查I/O狀態，發現CR_SPDL_SPD信號有效。

用上述方法知編程轉速為1000時，實測轉速小于900，調低回路開環增益，將轉速提高到要求的范圍內，報警消除。（在ServoSetup頁面下，Gain欄，勾選Open Loop Settings選項，調整Rpm/Volt框內的值。）

例15  Sabre1000出現下述報警：

報警39-31

主軸停止錯誤

原因：主軸未在允許時間內停止。

輸入信號CR_ZERO_SPD及CR_SPDL_SPD均應為高。

處理方法：檢查主軸驅動器連線。檢查是否有主軸偏移。勾選“Spindleand rigid tapping”選項，在MDI方式下編程M3S0，檢查主軸偏移。
