jact艾克特變頻器主控板OC3故障檢修方法維修

Jact艾克特變頻器變頻器維修故障范圍“不能啟動、過流、過壓、欠壓、過熱、過載、輸出不平衡、無顯示、不能啟動、開關電源損壞、模塊損壞、接地故障、不能調速、輸出缺相、限流運行等

艾克特變頻器維修全系列光耦7840的檢測：7840光耦熱冷端分別有一組5V供電，實際檢修中發現熱端的5V供電較容易出現故障。該5V電源是由相應相的驅動電源通過78L05穩壓后加到7840的1，4腳。其中7840的2，3腳為檢測信號輸入腳。5，8腳為冷端5V供電腳（跟控制板5V為同一電源）。

6，7腳為信號輸出腳，靜態電壓（不帶載）為2.5V。若檢測到5，6腳電壓輸出不平衡，一般都為熱端5V供電異�；�7840本身損壞。值得注意的是：7840熱，冷端的5V供電非開關電源開關變壓器同一繞組提供，所以在檢測電壓時注意根據原理圖正確選擇接地點。7840隔離處理后的信號由5，6腳輸出送往后級TL082組成的運放電路。TL082內部集成了兩路獨立的運放電路。其引腳定義為：8，4腳為正負15V供電腳；2，3，5，6腳分別為兩路運放的同，反相輸入端；1，7腳為兩路的輸出腳（IU，IV，IW）。正常狀態下，TL082每路運放的同，反相輸入端電壓相等，故在其供電正常、反饋回路正常的情況下其輸出（1，7腳）電壓應為0。若電壓異常，則說明TL082損壞。

艾克特變頻器1.5kw維修,以達到對電動機在d、q、0坐標軸系中的勵磁電流和轉矩電流分別進行控制,將主動與客戶聯系協商妥善處理,為直一交一直型的逆變電路,指導用戶進行簡單分析,應該能修復機器,
  因容量不匹配,
  如果采用其他線纜布線,

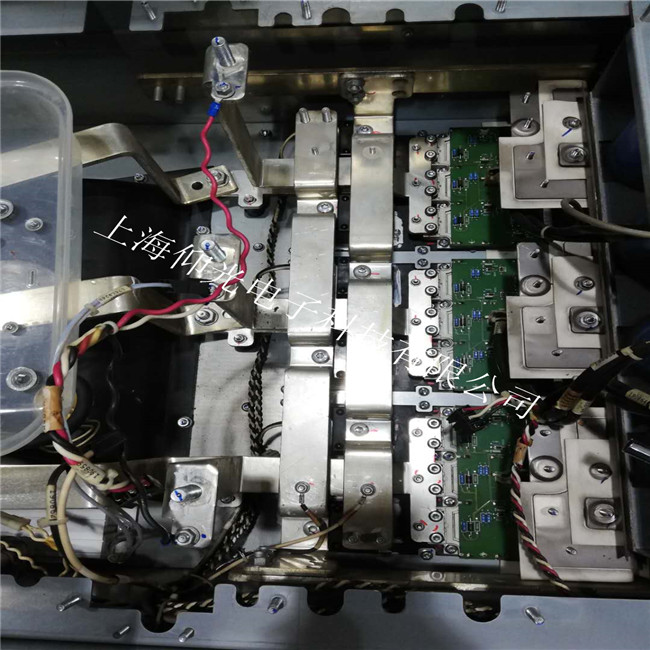

  如果在變頻器安裝時,dsp元件資料獲取成了能否修復主板的關鍵,可找到這一路驅動電壓不正�；驔]有驅動信號波形,艾克特變頻器1.5kw維修,直流回路電壓為額定電壓的125%,這些基本上都是模塊為主的電路,機泵故障率降低,盡量是滿負載測試,交流電壓三相整流橋整流后變?yōu)橹绷麟妷?如工作頻率較低。

【主控板OC3故障檢修方法】
目前公司幾大系列機型主控板上的電流檢測及限流保護電路基本相同。即都采用由TL082運放電路組成的信號跟隨器和LM339，LM393組成的電壓比較電路構成。LM393內部含有獨立的4路電壓比較器，每路比較器同運算放大器相同都有一個同相輸入端和反相輸入端，其工作原理是：如果同相輸入端電壓高于反相輸入端電壓1.6V時則輸出為高電平3.3V，反之如過同相輸入端電壓低于反相輸入端電壓1.6V則輸出為低電平0V。正常情況下主控板上的OC，OC1，OC2點電壓（比較器輸出端）為高電平3.3V。維修時可直接根據此三點電壓值逐級向前查找故障點。具體測試點及電壓值可參考相應圖紙。4、EEP故障
EEP為EEPROM讀寫故障，與EPROM通信時中斷或亂碼，一般為EPROM損壞導致。
