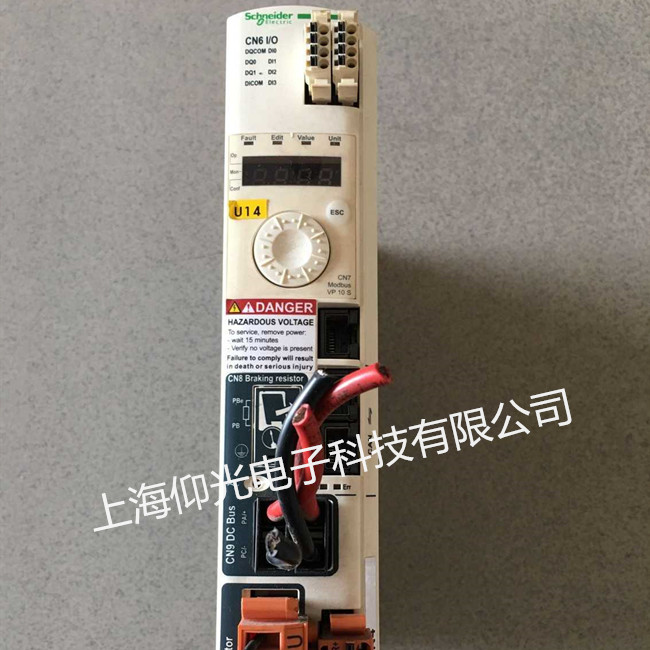

  施耐德伺服驅動器維修常見故障；

上電后，驅動器的LED燈不亮

故障原因：供電電壓太低，小于最小電壓值要求。

處理方法：檢查并提高供電電壓。

當電機轉動時， LED燈閃爍

故障原因：HALL相位錯誤。

處理方法：檢查電機相位設定開關(60º/120º)是否正確。多數無刷電機都是120º相差。

故障原因：HALL傳感器故障

處理方法：當電機轉動時檢測Hall A, Hall B, Hall C的電壓。電壓值應該在5VDC和0之間。

LED燈始終保持紅色

故障原因：存在故障。

處理方法：原因: 過壓、欠壓、短路、過熱、驅動器禁止、HALL無效

施耐德伺服驅動器常見故障分析及解決方案

1、伺服電機在有脈沖輸出時不運轉，如何處理?

① 監視控制器的脈沖輸出當前值以及脈沖輸出燈是否閃爍，確認指令脈沖已經執行并已經正常輸出脈沖;

② 檢查控制器到驅動器的控制電纜，動力電纜，編碼器電纜是否配線錯誤，破損或者接觸不良;

③ 檢查帶制動器的伺服電機其制動器是否已經打開;

④ 監視伺服驅動器的面板確認脈沖指令是否輸入;

⑤ Run運行指令正常;

⑥ 控制模式務必選擇位置控制模式;

⑦ 伺服驅動器設置的輸入脈沖類型和指令脈沖的設置是否一致;

⑧ 確保正轉側驅動禁止，反轉側驅動禁止信號以及偏差計數器復位信號沒有被輸入，脫開負載并且空載運行正常，檢查機械系統。

2、伺服電機高速旋轉時出現電機偏差計數器溢出錯誤，如何處理?

① 高速旋轉時發生電機偏差計數器溢出錯誤;

對策：

檢查電機動力電纜和編碼器電纜的配線是否正確，電纜是否有破損。

② 輸入較長指令脈沖時發生電機偏差計數器溢出錯誤;

對策：

a.增益設置太大，重新手動調整增益或使用自動調整增益功能;

b.延長加減速時間;

c.負載過重，需要重新選定更大容量的電機或減輕負載，加裝減速機等傳動機構提高負荷能力。
