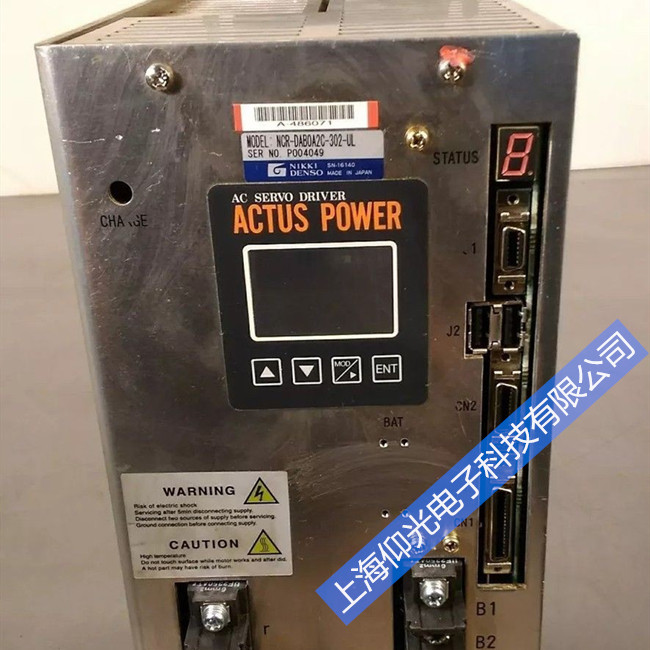

  日機電裝伺服驅動器維修報警；

伺服驅動器是用來控制伺服電機的一種控制器，其作用類似于變頻器作用于普通交流馬達，屬于伺服系統的一部分，主要應用于高精度的定位系統。一般是通過位置、速度和力矩三種方式對伺服馬達進行控制，實現高精度的傳動系統定位，目前是傳動技術的高端產品。那么對伺服驅動器如何測試檢修，以下是一些方法：

1、示波器檢查驅動器的電流監控輸出端時，發現它全為噪聲，無法讀出

故障原因：電流監控輸出端沒有與交流電源相隔離(變壓器)。

處理方法：可以用直流電壓表檢測觀察。

2、電機在一個方向上比另一個方向跑得快

1.故障原因：無刷電機的相位搞錯。

處理方法：檢測或查出正確的相位。

2.故障原因：在不用于測試時，測試/偏差開關打在測試位置。

處理方法：將測試/偏差開關打在偏差位置。

3.故障原因：偏差電位器位置不正確。

處理方法：重新設定。

上電后，驅動器的LED燈不亮

故障原因：供電電壓太低，小于最小電壓值要求。

處理方法：檢查并提高供電電壓。

由于本機床伺服驅動系統采用的是全閉環結構，檢測系統使用的是HEIDENHAIN公司的光柵。為了判定故障部位，維修時首先將數控裝置輸出的X、Y軸速度給定，將驅動使能以及X、Y軸的位置反饋進行了對調，使數控的X軸輸出控制Y軸，Y軸輸出控制X軸。經對調后，操作數控系統，手動移動Y軸，機床X軸產生運動，且工作正常，證明數控裝置的位置反饋信號接口電路無故障。

但操作數控系統，手動移動X軸，機床Y軸不運動，同時數控顯示“ERR21，X軸測量系統錯誤”報警。由此確認，報警是由位置測量系統不良引起的，與數控裝置的接口電路無關。檢查測量系統電纜連接正確、可靠，排除了電纜連接的問題。
伺服系統的發展過程

伺服系統的發展經歷了由液壓到電氣的過程，電氣伺服系統根據所驅動電機類型分為直流（DC）伺服系統和交流（AC）伺服系統。交流伺服系統按其采用的驅動電機類型又可分為永磁同步（SM型）電動機交流伺服系統和感應式異步（IM型）電動機交流伺服系統。

由于直流伺服電動機存在電機結構復雜，維修工作量大例如電機的電刷、換向器等則成為直流伺服驅動技術發展的瓶頸。隨著微處理技術、大功率電力電子技術的成熟和交流永磁電機材料的發展和應用，電機效率的提高和制造成本的降低，交流伺服系統得到長足發展并將逐步取代直流伺服系統。
