  ABB變頻器維修故障大全；

故障現象：上電后控制盤上顯示：TEMP(4210)。
故障原因：變頻器的IGBT溫度過高，故障跳閘極限為100％。由于車間現場環境溫度過高，配電室空調損壞或電機功率不符合所引起。
處理方法：檢查環境條件；檢查通風狀況和風機運行狀況；檢查散熱器的散熱片，并進行灰塵清掃；檢查電機功率是否超過了單元功率。

變頻器超溫

故障原因：風扇不轉、風道堵死。

解決方法：

①  檢查風扇線圈是否損壞；

②  清理冷風道積塵鬟爹如缺油卡死的應先加輕油、在加些固體潤滑脂；

③  在更換新冷風風扇時，要注意有的風扇帶自動轉動信號，有的不帶風扇轉動信號，換原型號風扇。

輸出電流過大

故障原因：輸出電流超過設定極限、跳閘。

解決方法：

①  檢查電機負載是否短路；

②  檢查電機制動器是否完全打開；

③  檢查機械轉動裝置是否運轉靈活；

④  判斷異步電動機運轉過程中是否有溫升、有異味、有異響等現象；

⑤  在確定電機和繞組線圈故障后，更換時注意原有型號和參數。

  ACS500變頻器的常見故障

　　對于ACS500變頻器較常見的故障有驅動厚膜的損壞，此驅動厚膜已不僅僅包含驅動電路了，還包括短路檢測，IGBT模塊檢測，過流檢測等，由于良好的保護功能，ACS500的大功率模塊很少損壞。在維修中如果碰到驅動厚膜損壞，在沒有配件的情況下，我們只能對厚膜進行維修，由于厚膜元器件都焊接于陶瓷片上，散熱相當快，特別注意不要因為長時間把烙鐵加熱于元器件上，而導致器件的損壞。由于受到使用時間的限定，ACS500的散熱風扇也會出現故障，常見現象是上電后只聽到“嗡嗡”聲音，但風扇不轉，由于是軸流風扇，風扇線圈和軸承往往都是正常的，檢查后發現是偏轉電容發生故障了，更換后就恢復了正常。

  ABB變頻器維修型號：
ABB ACS510-01系列低壓交流傳動變頻器:

ACS510-01-03A3-4,ACS510-01-04A1-4,ACS510-01-05A6-4,

ACS510-01-07A2-4,ACS510-01-09A4-4,ACS510-01-012A-4,

ACS510-01-017A-4,ACS510-01-025A-4,ACS510-01-031A-4,

ACS510-01-038A-4,ACS510-01-045A-4,ACS510-01-060A-4,

ACS510-01-072A-4,ACS510-01-096A-4,ACS510-01-124A-4,

ACS510-01-157A-4,ACS510-01-180A-4,ACS510-01-195A-4

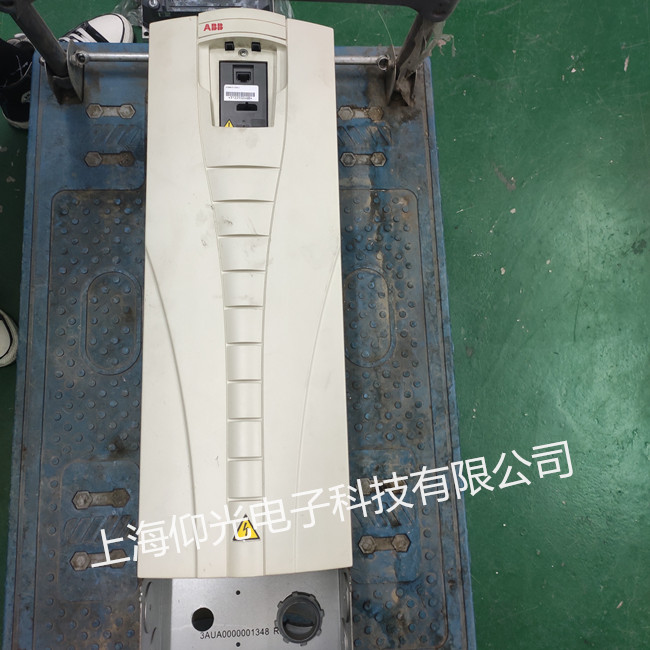

ABB ACS550-01系列低壓交流傳動變頻器:

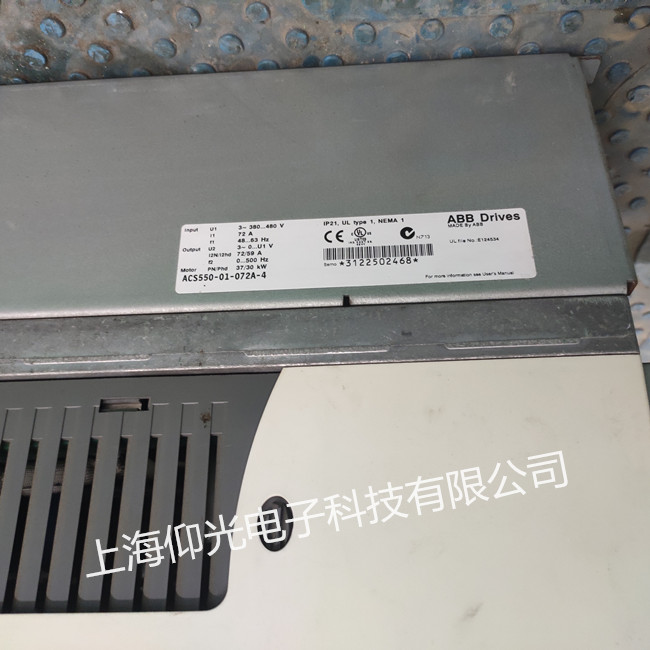

ACS550-01-03A3-4,ACS550-01-04A1-4,ACS550-01-05A4-4,

ACS550-01-06A9-4,ACS550-01-08A8-4,ACS550-01-012A-4,

ACS550-01-015A-4,ACS550-01-023A-4,ACS550-01-031A-4,

ACS550-01-038A-4,ACS550-01-044A-4,ACS550-01-059A-4,

ACS550-01-072A-4,ACS550-01-096A-4,ACS550-01-124A-4,

ACS550-01-157A-4,ACS550-01-180A-4ACS550-01-195A-4;
