三菱伺服電機常見故障分析與處理

磁鐵爆鋼、磁鐵脫落、卡死轉不動、編碼器磨損、碼盤/玻璃盤磨損破裂、電機發熱發燙、電機進水、電機運轉異常、高速運轉響聲、噪音大，剎車失靈、剎車片磨損、低速正常高速偏差、高速正常低速偏差、啟動報警、啟動跳閘、過載、過壓、過流、不能啟動、啟動無力、運行抖動、失磁、跑位、走偏差、輸出不平衡、編碼器報警、編碼器損壞、位置不準、一通電就報警、一通電就跳閘、驅動器伺服器報警代碼、燒線圈繞組、航空插頭損壞、原點位置不對，編碼器調試/調零位、更換軸承、軸承槽磨損、轉子斷裂，軸斷裂、齒輪槽磨損等

UVT故障

常見的欠壓檢測點都是直流母線側的電壓，經大阻值電阻分壓后采樣一個低電壓值，與標準電壓值比較后輸出電壓正常信號，過壓信號或是欠壓信號。對于三菱A500系列變頻器電壓信號的采樣值則是從開關電源側取得的，并經過光電耦合器隔離，在維修過程中，發現光耦的損壞在造成欠壓故障的原因中占有了很大的比重。

E6、E7故障

E6、E7故障對于廣大用戶來說一定不陌生，這是一個比較常見的三菱變頻器典型故障，當然損壞原因也是多方面的。這里講講常見的三方面原因。

1.集成電路1302H02損壞。這是一塊集成了驅動波形轉換，以及多路檢測信號于一體的IC集成電路，并有多路信號和CPU板關聯，在很多情況下，此集成電路的任何一路信號出現問題都有可能引起E6、E7報警;

2.信號隔離光耦損壞。在IC集成電路1302H02與CPU板之間有多路強弱信號需要隔離，隔離光耦的損壞在元器件的損壞比例中還是相對較高的，所以在出現E6、E7報警時，也要考慮到是否是此類因素造成的;

3.接插件損壞或接插件接觸不良。由于CPU板和電源板之間的連接電纜經過幾次彎曲后容易出現折斷，虛焊等現象，在插頭側如果使用不當也易出現插腳彎曲折斷等現象。以上一些原因也都可能造成E6、E7故障的出現。

若用手轉動伺服電機軸到某一角度感到比較吃力或聽到周期性的“嚓嚓”聲，可判斷為掃膛。造成這種伺服電機維修故障的原因有：（1）軸承內外圈之間間隙太大，需更換軸承；（2）軸承室（軸承孔）過大，長期磨損造成內孔直徑過大。應急措施是電鍍一層金屬或加套，也可在軸承室內壁上沖些小點；（3）軸彎曲、端蓋止口磨損。

3）伺服電機轉速慢且伴有“嗡嗡”聲，軸振動。如在伺服電機維修檢測到一相電流為零，另兩相電流大大超過額定電流，說明是兩相運轉。其原因是電路或電源一相斷路或伺服電機繞組一相斷路。

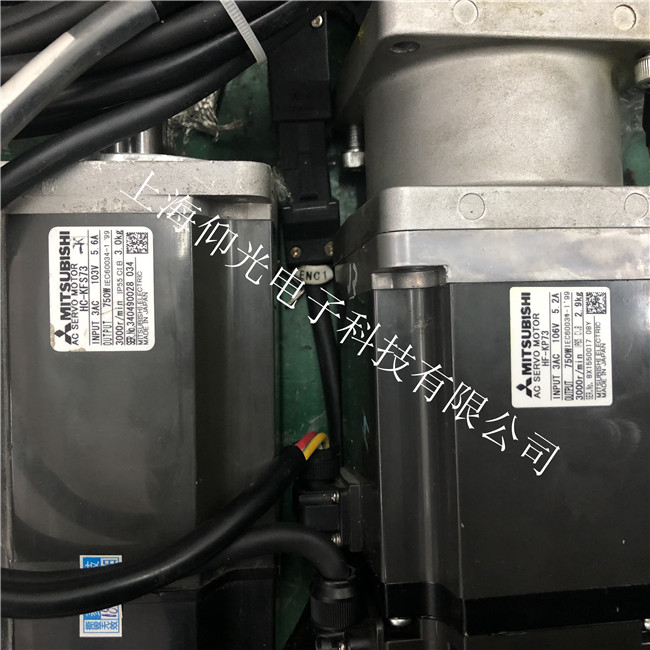

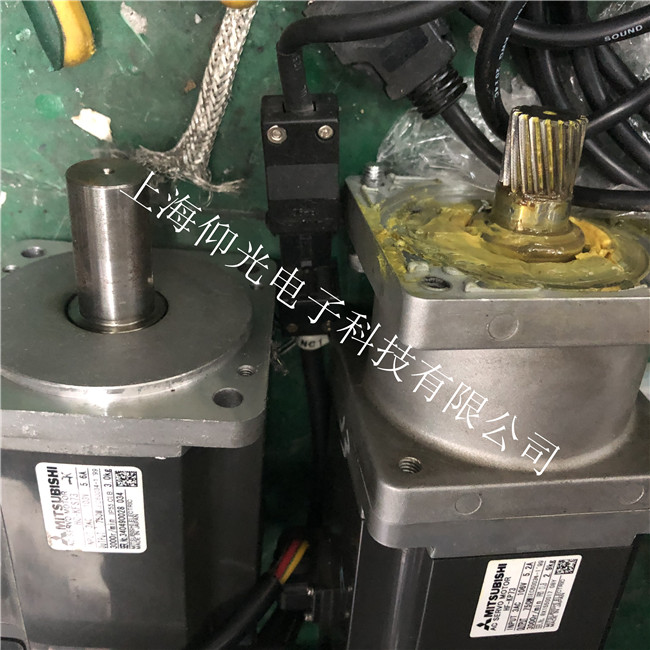

三菱伺服電機

HC-MFS053 HC-KFS053 HC-MFS13 HC-KFS13

HC-MFS053B HC-KFS053B HC-MFS13B HC-KFS13B

HC-MFS053K HC-KFS053K HC-MFS13K HC-KFS13K

HC-MFS053BK HC-KFS053BK HC-MFS13BK HC-KFS13BK

HC-MFS23 HC-KFS23 HC-MFS43 HC-KFS43

HC-MFS23B HC-KFS23B HC-MFS43B HC-KFS43B

HC-MFS23K HC-KFS23K HC-MFS43K HC-KFS43K

HC-MFS23BK HC-KFS23BK HC-MFS43BK HC-KFS43BK

HC-MFS73 HC-KFS73 HC-MFS73B HC-KFS73B

HC-MFS73K HC-KFS73K HC-MFS73BK HC-KFS73BK

HC-SFS81 HC-SFS121 HC-SFS201 HC-SFS301

HC-SFS52 HC-SFS102 HC-SFS152 HC-SFS202

HC-SFS52B HC-SFS102B HC-SFS152B HC-SFS202B

HC-SFS52K HC-SFS102K HC-SFS152K HC-SFS202K

HC-SFS52BK HC-SFS102BK HC-SFS152BK HC-SFS202BK

HC-SFS352 HC-SFS502 HC-SFS702

HC-SFS352B HC-SFS502B HC-SFS702B HC-SFS353

HC-SFS352K HC-SFS502K HC-SFS702K HC-RFS353

HC-RFS103 HC-RFS153 HC-RFS203 HC-RFS353

HC-SFS53 HC-SFS103 HC-SFS153 HC-SFS203

MDS-C1-V2-0101 MDS-C1-V2-0505
