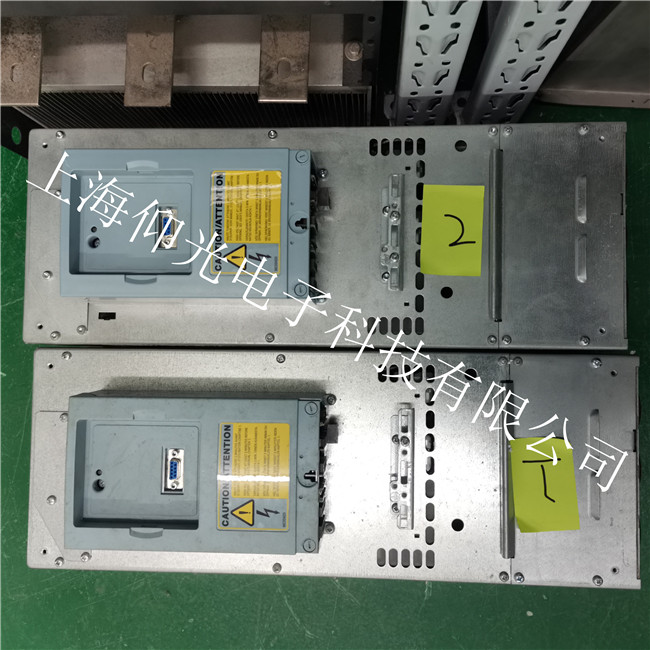

NX偉肯變頻器報警故障A維修

NX產品特點：

1． 覆蓋低壓交流范圍的產品系列
電壓等級208V—690V 功率范圍0.25KW---5000KW
防護等級IP00----IP54 EMC等級N---L---H---C----T
 2. 緊湊的結構，節省安裝空間的書本型結構
3． 高過載----150%過載電流和高耐壓----輸入電壓380---500V(-15%---+10%)
 4． 模塊化的設計--功率單元與控制單元完全分開。
5． 全系列內置交流電抗器，輸出濾波器。
6． 24V控制電源可以內部供電，也可提供外部電源供電。
7． 變頻調速風扇，根據需求運轉，易于拆卸。
8． 可擴展能力強，最多可以增加5塊擴展卡。
9． NC—1131強大的軟件編程支持，為客戶量身訂制應用宏。
10． 精確的電流矢量控制。
11． 面板具有參數拷貝和參數比較功能，支持中文顯示。隨時記錄故障，最多記錄30個歷史故障。
12． 完善可靠的保護功能
13． 內置PID調節器

偉肯變頻器故障代碼類型符號

A(報警)
這個故障類型表示一個不尋常的操作信號。它不會導致變頻器停車，也不需要其它任何特殊的動作。'A 故障' 將在顯示中保持30 秒。
F(故障)
可以導致變頻器停車。為了重新起動變頻器，需要采取一些特殊的動作。
AR(故障自動復位)
如果'AR 故障'出現，變頻器也會立即停機。故障自動復位并且變頻器試著重新起動機器。如果重新起動沒有成功，故障跳閘(FT 見下)就會出現。
FT(故障跳閘)
在AR 故障出現后如果變頻器不能重新起動電機，那么就會出現FT 故障。FT 故障的影響基本上和F 故障的影響一樣：變頻器停機。
變頻器常見故障維修
1、上電后鍵盤無顯示
1). 檢查輸入電源是否正常，若正常，可測量直流母線 端電壓是否正常：若沒電壓，可斷電檢查充電電阻是否損壞斷路
2). 經查端電壓正常，可更換鍵盤及鍵盤線，如果仍無顯示，則需斷電后檢查主控板與電源板連接的排線是否有松脫現象或損壞斷路。
3).若上電后開關電源工作正常，繼電器有吸合聲音，風扇運轉正常，仍無顯示，則可判定鍵盤的晶振或諧振電容壞，此時可更換鍵盤或修理鍵盤。
4).如果上電后其它一切正常，但仍無顯示，開關電源可能未工作，此時需停電后拔下N端電源，檢查IC3845的靜態是否正常（憑經驗進行檢查）。如果IC3845靜態正常，此時在P、N加直流電壓后18V/1W穩壓二極管兩端約8V左右的電壓，但開關電源并未工作，斷電檢查開關變壓器副邊的整流二極管是否有擊穿短路。
5). 上電后18V/1W穩壓二極管有電壓，仍無顯示，可除去外圍一些插線，包括繼電器線插頭、風扇線插頭，查風扇、繼電器是否有短路現象
6). PN端上電后，18V/1W穩壓二極管兩端電壓為8V左右，用示波器檢查IC3845的輸入端腳是否有鋸齒波，輸出端腳是否有輸出。
