丹佛斯變頻器ALARM37—IGBT模塊損壞IGBT模塊損壞維修

1丹佛斯變頻器開關電源故障通常是由于開關電源的負載發生短路造成的，丹佛斯變頻器采用了新型脈寬集成控制器UC2844來調整開關電源的輸出，同時UC2844還帶有電流檢測，電壓反饋等功能，當發生無顯示，控制端子無電壓，DC12V,24V風扇不運轉等現象時我們首先應該考慮是否開關電源損壞了。
　　2丹佛斯變頻器ALARM37—IGBT模塊損壞IGBT模塊損壞，這也是變頻器損壞的常見故障之一，電機抖動，三相電流，電壓不平衡，有頻率顯示卻無電壓輸出，這些都是IGBT模塊損壞的常見現象。IGBT模塊損壞的原因有多種，首先是外部負載發生故障而導致IGBT模塊的損壞如負載發生短路，堵轉等。其次驅動電路老化也有可能導致驅動波形失真，或驅動電壓波動太大而導致IGBT損壞,在驅動電路的設計上丹佛斯應該是做的相當***的，每一路驅動電路丹佛斯都使用了獨立的帶變壓器隔離的電源，控制信號也是通過門極驅動變壓器提供，所以可靠性相當高。
　　 3丹佛斯變頻器ALARM29—過熱過熱，也是我們平時會碰到的一個故障。那我們首先會想到散熱風扇是否運轉，丹佛斯在風扇控制上采用了ON/OFF控制方式，通過溫度傳感器采樣溫度信號，用斬波電路調整輸出電壓達到控制風扇轉速的目的，即省了電，又延長了風扇的壽命。其次我們也要檢查散熱通道是否暢通，有無堵塞現象。對于大功率45kW以上的變頻器在安裝上一定要注意機器必須安裝在平整，垂直無間隔物的表面，原因在于丹佛斯變頻器出廠時不提供背板，所以風道是敞開的，不利于散熱，我們發現很多丹佛斯變頻器過熱都是由于安裝問題而導致的。

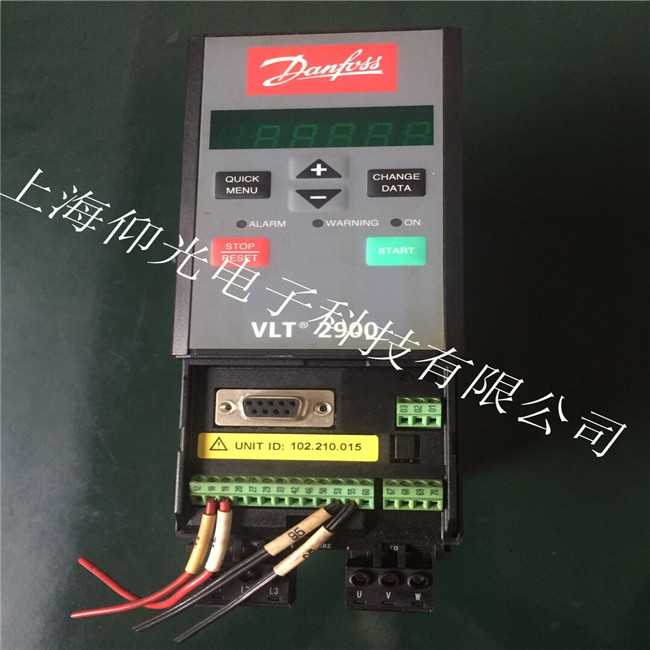

丹佛斯變頻器維修：FC302 DC302 DC301 VLT5000 VLT2800 VLT2900等系列，
丹佛斯變頻器維修警告/報警 13，過電流
超過了逆變器峰值電流極限（約為額定電流的 200%）。 該警告將持續8-12 秒左右，隨后變頻器將跳閘，并且報警。 請關閉變頻器，然后檢查電動機主軸是否可旋轉，以及電動機規格是否與變頻器匹配。如果選擇了補充性的機械制動控制，則可在外部將跳閘復位。
丹佛斯變頻器維修報警 14，接地故障：
輸出相通過電動機與變頻器之間的電纜或電動機本身向大地放電。請關閉變頻器，然后排除接地故障。
丹佛斯變頻器維修報警 15，不兼容硬件：
已安裝選件不由當前控制板軟件/硬件處理。

丹佛斯變頻器維修報警 16，短路
電動機或電動機端子發生短路。請關閉變頻器，然后排除短路故障。

丹佛斯變頻器維修警告/報警 17，控制字超時：
變頻器沒有通訊。只有當參數 8-04 未設置為關時，此警告才有效。如果參數 8-04 設為停止并跳閘，變頻器將先給出一個警告，然后減速直至跳閘，同時給出報警�？梢栽龃髤�數 8-03 控制字超時時間的設置。
丹佛斯變頻器維修警告 23，內部風扇故障：
風扇警告功能是一個附加的保護功能，它檢查風扇是否在運行或是否安裝了風扇。 在參數 14-53 風扇監測中可以禁用此風扇警告（即將此參數設
丹佛斯變頻器維修警告 24，外部風扇故障：
風扇警告功能是一個附加的保護功能，它檢查風扇是否在運行或是否安裝了風扇。 在參數 14-53 風扇監測中可以禁用此風扇警告（即將此參數設定

 丹佛斯變頻器維修警告 25，制動電阻器短路：
 在運行過程中會對制動電阻器進行監測。 如果它短路，制動功能將斷開，并顯示此警告。 變頻器仍可繼續工作，但將喪失制動功能。 請關閉變頻器，然后更換制動電阻器（請參閱參數 2-15 制動檢查如果機箱為 IP 20 或 IP 21/類型 1，則散熱片的斷路溫度為 95 oC +5oC。 溫度故障在散熱片的溫度低于 70 oC +5 oC 之前不能復位。
 故障可能是因為：
 - 環境溫度過高
 - 電動機線纜過長

丹佛斯變頻器維修維護FC301系列3：

 FC-301PK25T2E20H2BGCXXXSXXXXAXBXCXXXXDX
 FC-301PK25T2E20H1XXCXXXSXXXXAXBXCXXXXDX
 FC-301PK25T2E20H1XGCXXXSXXXXAXBXCXXXXDX
 FC-301PK25T2E20H1BXCXXXSXXXXAXBXCXXXXDX
 FC-301PK25T2E20H1BGCXXXSXXXXAXBXCXXXXDX
 FC-301PK37T2E20H2XXCXXXSXXXXAXBXCXXXXDX
 FC-301PK37T2E20H2XGCXXXSXXXXAXBXCXXXXDX
 FC-301PK37T2E20H2BXCXXXSXXXXAXBXCXXXXDX
 FC-301PK37T2E20H2BGCXXXSXXXXAXBXCXXXXDX
 FC-301PK37T2E20H1XXCXXXSXXXXAXBXCXXXXDX
 FC-301PK37T2E20H1XGCXXXSXXXXAXBXCXXXXDX
 FC-301PK37T2E20H1BXCXXXSXXXXAXBXCXXXXDX
 FC-301PK37T2E20H1BGCXXXSXXXXAXBXCXXXXDX
 FC-301PK55T2E20H2XXCXXXSXXXXAXBXCXXXXDX
 FC-301PK55T2E20H2XGCXXXSXXXXAXBXCXXXXDX

 FC-301PK55T2E20H2BXCXXXSXXXXAXBXCXXXXDX
 FC-301PK55T2E20H2BGCXXXSXXXXAXBXCXXXXDX
 FC-301PK55T2E20H1XXCXXXSXXXXAXBXCXXXXDX
 FC-301PK55T2E20H1XGCXXXSXXXXAXBXCXXXXDX
 FC-301PK55T2E20H1BXCXXXSXXXXAXBXCXXXXDX
 FC-301PK55T2E20H1BGCXXXSXXXXAXBXCXXXXDX
 FC-301PK75T2E20H2XXCXXXSXXXXAXBXCXXXXDX
 FC-301PK75T2E20H2XGCXXXSXXXXAXBXCXXXXDX
 FC-301PK75T2E20H2BXCXXXSXXXXAXBXCXXXXDX
 FC-301PK75T2E20H2BGCXXXSXXXXAXBXCXXXXDX
 FC-301PK75T2E20H1XXCXXXSXXXXAXBXCXXXXDX
 FC-301PK75T2E20H1XGCXXXSXXXXAXBXCXXXXDX
 FC-301PK75T2E20H1BXCXXXSXXXXAXBXCXXXXDX
 FC-301PK75T2E20H1BGCXXXSXXXXAXBXCXXXXDX
 FC-301P1K1T2E20H2XXCXXXSXXXXAXBXCXXXXDX
 FC-301P1K1T2E20H2XGCXXXSXXXXAXBXCXXXXDX
 FC-301P1K1T2E20H2BXCXXXSXXXXAXBXCXXXXDX

 FC-301P1K1T2E20H2BGCXXXSXXXXAXBXCXXXXDX
 FC-301P1K1T2E20H1XXCXXXSXXXXAXBXCXXXXDX
 FC-301P1K1T2E20H1XGCXXXSXXXXAXBXCXXXXDX
 FC-301P1K1T2E20H1BXCXXXSXXXXAXBXCXXXXDX
 FC-301P2K2T2E20H1BGCXXXSXXXXAXBXCXXXXDX
 FC-301P3K0T2E20H2XXCXXXSXXXXAXBXCXXXXDX
 FC-301P3K0T2E20H2XGCXXXSXXXXAXBXCXXXXDX
 FC-301P3K0T2E20H2BXCXXXSXXXXAXBXCXXXXDX
 FC-302P1K5T5E20H2BGCXXXSXXXXA0BXCXXXXDX
 FC-301P3K0T2E20H2BGCXXXSXXXXAXBXCXXXXDX
