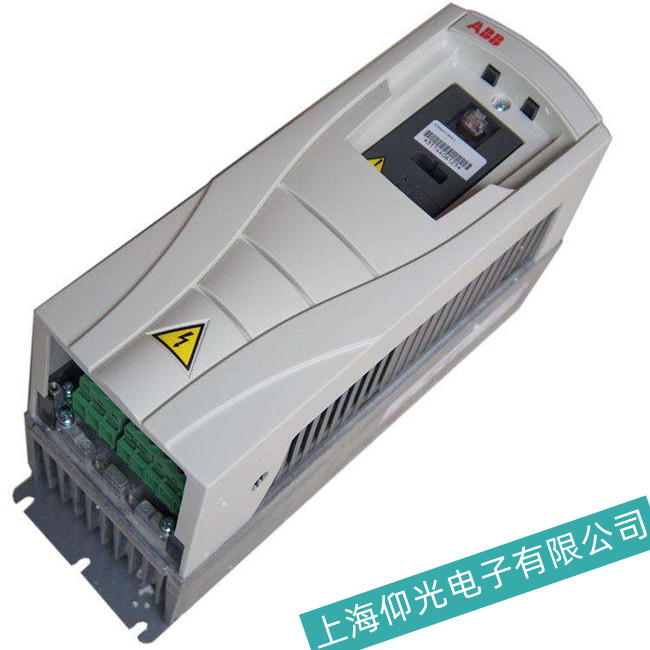

針對ABB變頻器ACS55系列顯示過電流故障的維修，以下是一個詳細的維修方案：

一、ABB變頻器ACS55故障原因分析

過電流故障通常表現為電機不能啟動，或啟動后立即跳閘。ABB變頻器ACS55系列出現過電流故障可能由以下原因造成：

1. 電機負載過大：當電機所驅動的負載超過其額定負載時，會導致電機過流。
2. 加速時間設置過短：加速時間過短，電機在啟動過程中無法承受過大的電流沖擊。
3. 電機及電纜絕緣不良：電機或電纜的絕緣性能下降，可能導致電流泄漏或短路。
4. 電源電壓不穩定：電源電壓過高或過低，都可能影響變頻器的正常運行，導致過電流故障。
5. 變頻器內部元件故障：如逆變器模塊、控制板等出現故障，也可能引發過電流故障。



二、ABB變頻器ACS55故障維修步驟

1. 讀取故障代碼：
   • 通過變頻器的顯示面板讀取故障代碼，這是判斷故障類型的重要依據。
2. 檢查電機負載：
   • 檢查電機所驅動的負載是否超出其額定負載。
   • 如負載過大，應減小負載或更換更大容量的電機。
3. 調整加速時間：
   • 檢查變頻器的加速時間設置是否過短。
   • 如加速時間過短，應適當延長加速時間，以減少電機在啟動過程中的電流沖擊。
4. 檢查電機及電纜絕緣：
   • 使用兆歐表檢查電機及電纜的絕緣電阻，確保其在正常范圍內。
   • 如絕緣電阻過低，應更換電機或電纜。
5. 檢查電源電壓：
   • 使用電壓表測量電源電壓，確保其在變頻器要求的范圍內。
   • 如電源電壓不穩定，應采取措施穩定電源電壓，如安裝穩壓器等。
6. 檢查變頻器內部元件：
   • 打開變頻器外殼，檢查逆變器模塊、控制板等內部元件是否有損壞或老化的跡象。
   • 如發現損壞元件，應更換新的元件，并確保元件型號和參數與原裝一致。
7. 重新上電調試：
   • 在更換元件或調整參數后，重新上電進行調試。
   • 觀察變頻器是否恢復正常運行，如仍有故障，應進一步檢查并排除。



三、預防措施

1. 定期檢查和維護：
   • 定期對變頻器進行檢查和維護，包括清潔、緊固螺絲、檢查接線等。
2. 合理設置參數：
   • 根據實際應用需求，合理設置變頻器的參數，如加速時間、減速時間等。
3. 加強電機和電纜的維護：
   • 定期檢查電機和電纜的絕緣性能，確保其處于良好狀態。
4. 穩定電源電壓：
   • 采取措施穩定電源電壓，如安裝穩壓器等，以減少電源電壓波動對變頻器的影響。
5. 培訓操作人員：
   • 對操作人員進行培訓，使其了解變頻器的操作方法和注意事項，避免因操作不當導致故障發生。



綜上所述，針對ABB變頻器ACS55系列顯示過電流故障的維修，需要從故障原因、維修步驟和預防措施等多個方面入手。通過細致的故障排查和專業的維修措施，可以有效解決過電流故障，確保變頻器的正常運行和長期穩定性。

上海仰光電子維修變頻器常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
