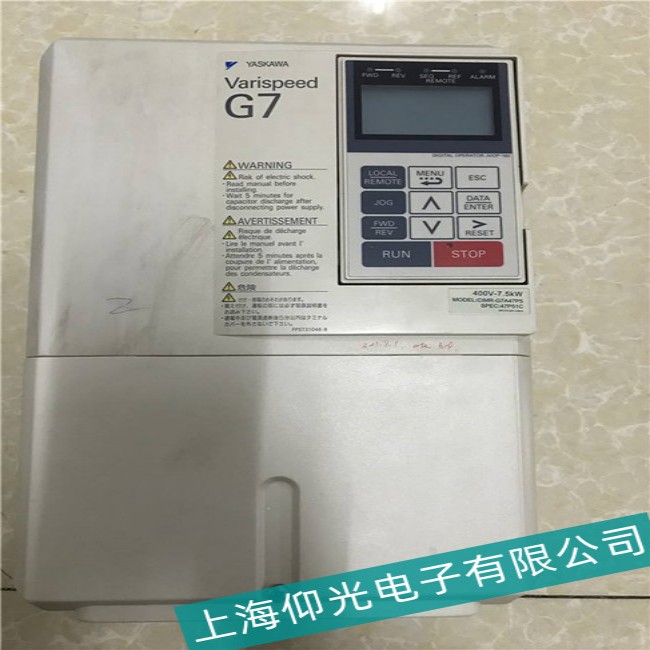

安川變頻器主回路過電壓故障的維修方案主要包括以下幾個步驟：

一、安川變頻器主回路過電壓故障排查

1. 檢查減速時間設置：
   • 過短的減速時間可能導致電機流向變頻器的再生能量過大，從而引發過電壓故障。
   • 增大減速時間參數（如C1-02、C1-04、C1-06、C1-08）的設定值，觀察故障是否改善。
2. 檢查加速時間設置：
   • 過短的加速時間也可能導致過電壓故障。
   • 增加加速時間，或采用S字加減速，觀察故障是否有所緩解。
3. 檢查制動負載：
   • 對于制動負載較大的情況，考慮在變頻器上連接制動電阻器或制動電阻器單元。
4. 檢查輸入電源：
   • 輸入電源中混有浪涌電壓可能導致過電壓故障。
   • 安裝DC電抗器以減少浪涌電壓的影響。
   • 檢查同一電源系統內是否有開、關進相電容器或可控硅變換器發生動作，這些動作可能導致輸入電壓短暫異常急劇上升。
5. 檢查電機接地：
   • 電機發生接地短路也可能導致過電壓故障。
   • 檢查電機的動力電纜、中繼端子、電機端子箱等是否對地短路。
6. 檢查速度搜索相關參數：
   • 速度搜索相關參數的設定不當也可能引發過電壓故障。
   • 重新設定速度搜索重試功能為有效，并調整相關參數（如b3-02、b3-03等）。
7. 檢查電源電壓：
   • 電源電壓過高也是導致過電壓故障的常見原因。
   • 確認輸入電壓，并將其降低到變頻器的電源規格范圍內。
8. 檢查制動電阻器或制動電阻器單元的接線：
   • 接線不正確可能導致制動功能失效，從而引發過電壓故障。
   • 確認制動電阻器或制動電阻器單元的接線是否正確，如有錯誤則重新接線。
9. 檢查PG電纜：
   • PG電纜斷線或連接錯誤可能導致變頻器誤動作。
   • 檢查PG電纜是否斷線或連接錯誤，并進行修理或正確接線。
10. 檢查電磁干擾：
    • 電磁干擾可能導致變頻器誤動作。
    • 檢查變頻器的控制回路接線、主回路接線、接地線是否采取了充分的抗干擾措施。如電磁接觸器是干擾源，可在其線圈上連接浪涌抑制器。



二、安川變頻器主回路過電壓維修措施

1. 更換損壞部件：
   • 如發現變頻器內部元件（如整流橋、濾波電容等）損壞，應及時更換。
2. 調整參數設置：
   • 根據排查結果，調整變頻器的相關參數設置，以消除過電壓故障。
3. 增加輔助設備：
   • 如需要，增加穩壓器、濾波器等設備以減小電網電壓波動對變頻器的影響。
4. 清理與保養：
   • 定期對變頻器進行清理和保養，防止灰塵和雜物進入變頻器內部，影響電路的正常工作。



三、注意事項

1. 安全操作：
   • 在維修過程中，務必遵循安全操作規程，確保維修人員的人身安全和設備的安全。
   • 在操作前，先關掉電源，避免帶電操作。
2. 專業維修：
   • 如果對變頻器內部結構不熟悉或無法確定故障原因，建議尋求專業維修人員的幫助。
3. 維修記錄：
   • 對維修過程進行詳細記錄，包括故障現象、排查步驟、維修措施等，以便后續跟蹤和參考。



通過以上步驟，可以有效地排查和維修安川變頻器主回路過電壓故障，確保設備的穩定運行。

上海仰光電子維修變頻器常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
