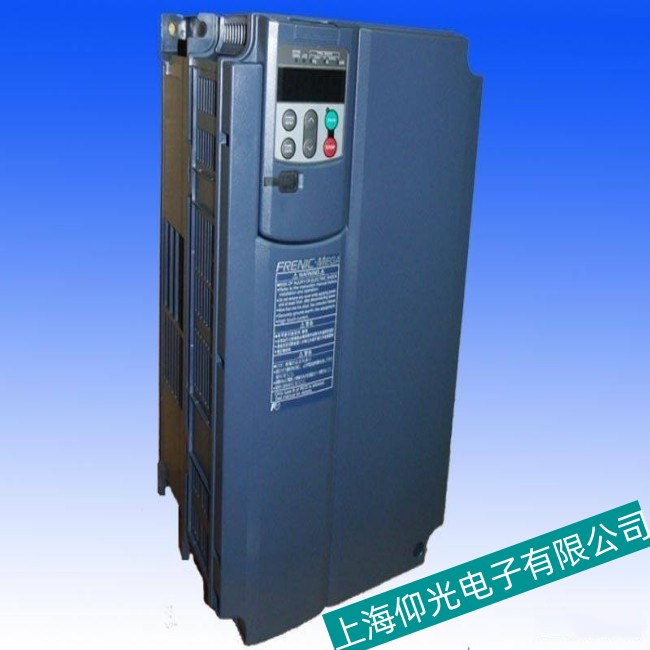

富士變頻器FRENIC-Multi E1S系列顯示欠電壓故障時，可以按照以下步驟進行維修：

一、故障原因排查

1. 電源電壓過低：
   • 電網電壓下降，可能是由于電網負載過重、電力變壓器容量不足或者離變電站距離過遠等原因引起的。
   • 使用電壓表測量變頻器的輸入電源電壓，確保三相電源的每相電壓在變頻器規定的額定電壓范圍（通常為額定電壓的-15%至+10%）內。
2. 電源缺相：
   • 三相電源中的某一相缺失，可能是因為熔斷器熔斷、接觸器觸點損壞、電源線斷路等情況導致的。
   • 檢查電源線路中的熔斷器是否熔斷，接觸器的觸點是否良好，以及電源開關的通斷狀態和接線是否牢固。
3. 電源電壓波動過大：
   • 電網中存在大型設備的頻繁啟動和停止、雷擊等情況，會引起電源電壓的劇烈波動。
   • 監測電源電壓的波動情況，并采取相應的措施，如增加穩壓設備或優化電源線路等，以穩定電源電壓。
4. 變頻器內部電路故障：
   • 整流電路故障，如整流橋中的二極管損壞，會導致整流后的直流電壓降低。
   • 直流母線電容老化或損壞，會影響直流電壓的穩定性。
   • 充電電阻損壞，如斷路，會影響直流母線電壓的正常建立。
   • 對變頻器內部電路進行全面檢查，發現故障應及時更換損壞的元器件。
5. 電壓檢測電路故障：
   • 變頻器內部用于檢測直流母線電壓的電路出現問題，如電壓檢測傳感器損壞、檢測電路中的電阻或電容等元件失效。
   • 檢查電壓檢測傳感器的外觀和輸出信號是否正常，以及檢測電路中的電阻、電容等元件的阻值和容值是否在正常范圍內。



二、維修步驟

1. 測量電源電壓：
   • 使用電壓表測量變頻器的輸入電源電壓，確保電壓在規定的范圍內。
2. 檢查電源線路：
   • 檢查電源線路中的熔斷器、接觸器和電源開關等部件是否損壞或接觸不良。
   • 沿著電源線路檢查是否有明顯的斷路、破損或老化的情況。
3. 檢查變頻器內部電路：
   • 斷開電源后，檢查整流電路、直流母線電容和充電電阻等部件是否損壞。
   • 使用萬用表等檢測工具對電路中的元件進行測試。
4. 修復或更換故障元件：
   • 根據檢查結果，修復或更換損壞的元件。
5. 重新上電測試：
   • 在修復或更換故障元件后，重新上電測試變頻器是否正常運行。



三、預防措施

1. 定期檢查和維護：
   • 定期對變頻器進行檢查和維護，包括清潔、緊固螺絲、檢查接線等。
2. 加強電網電壓監測：
   • 定期對電網電壓進行監測和記錄，確保其在合理范圍內波動。
3. 提高操作人員技能水平：
   • 加強對操作人員的培訓和管理，提高其對變頻器操作和維護的認識和技能水平。



四、注意事項

1. 安全第一：
   • 在維修過程中，務必切斷電源，確保安全。
   • 遵守相關的電氣安全規范，防止觸電或短路等危險情況的發生。
2. 專業維修：
   • 如無法自行解決問題，建議聯系專業的維修人員進行維修。
   • 不要隨意拆卸變頻器內部的元器件，以免造成更大的損壞或安全隱患。



綜上所述，富士變頻器FRENIC-Multi E1S系列顯示欠電壓故障的維修需要綜合考慮多種因素，并按照一定的步驟進行排查和修復。通過加強電網電壓監測、定期檢查和維護以及提高操作人員技能水平等措施，可以有效地降低故障發生率并延長變頻器的使用壽命。

上海仰光電子維修變頻器常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
