  ABB 變頻器維修報警代碼：

故障維修 F0021 報警

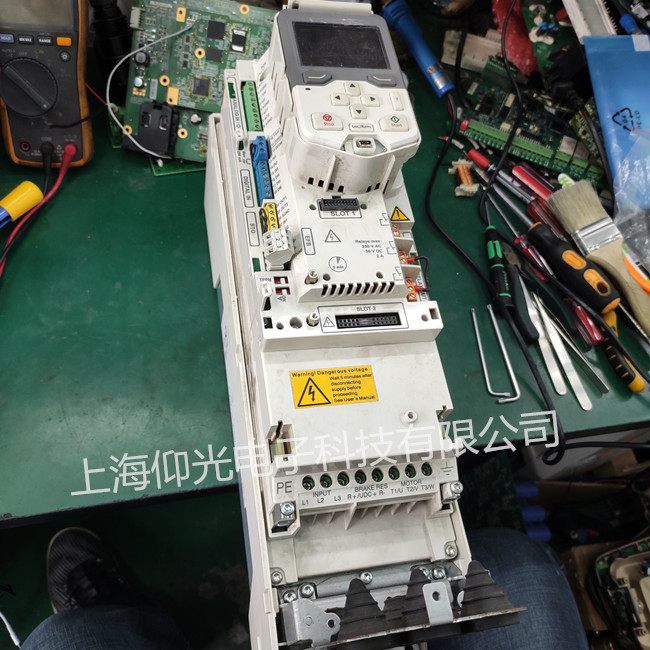

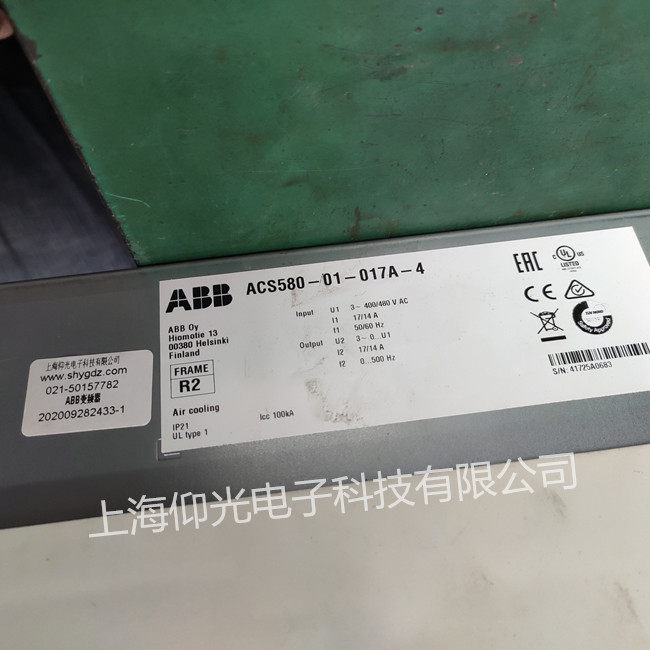

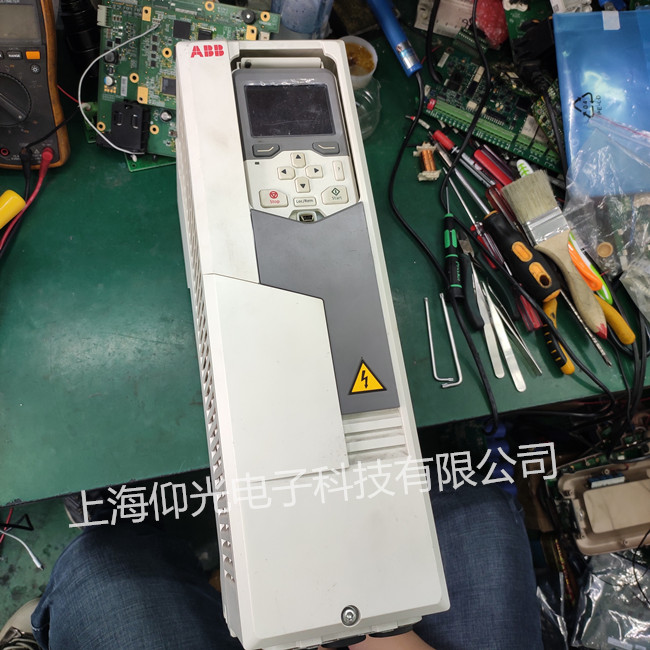

ACS580 有很多機器通電會報警 F0021 故障，這是過電流，電流檢測電 路出了問題，首先測量電流互感器，如果電流互感器正常。檢測 IC33074 和周 邊電子元器件。


ABB 驅動電壓測量，22KW 模塊 FS75R12KE3

ACS510 驅動電壓測量方法，把模塊拆下，通直流電，將驅動電路的負 極短接在一起，在短接在主回路的負極，上橋靜態電壓-5V 電壓一致，下橋靜態 電壓-5V 電壓一致，上橋動態電壓 8.4V 電壓一致，下橋動態電壓 5.8V 電壓一 致。

ACS510 通直流電跳 F0018 是因為沒有接 IGBT 模塊，CPU 檢測的過熱，這 時可以在模塊過熱檢測加 5K 電阻。故障解除

過熱

過熱也是一種比較常見的故障，主要原因:周圍溫度過高，風機堵轉，溫度傳感器性能不良，馬達過熱。

 舉例

一臺ABB ACS500 22kW變頻器客戶反映在運行半小時左右跳“OH”。

分析與維修:因為是在運行一段時間后才有故障，所以溫度傳感器壞的可能性不大，可能變頻器的溫度確實太高，通電后發現風機轉動緩慢，防護罩里面堵滿了很多棉絮(因該變頻器是用在紡織行業)，經打掃后開機風機運行良好，運行數小時后沒有再跳此故障。

輸出不平衡

輸出不平衡一般表現為馬達抖動，轉速不穩，主要原因:模塊壞，驅動電路壞，電抗器壞等。

過載

過載也是變頻器跳動比較頻繁的故障之一，平時看到過載現象我們其實首先應該分析一下到底是馬達過載還是變頻器自身過載,一般來講馬達由于過載能力較強,只要變頻器參數表的電機參數設置得當,一般不大會出現馬達過載.而變頻器本身由于過載能力較差很容易出現過載報警.我們可以檢測變頻器輸出電壓,電流檢測電路,等故障易發點來一一排除故障。
