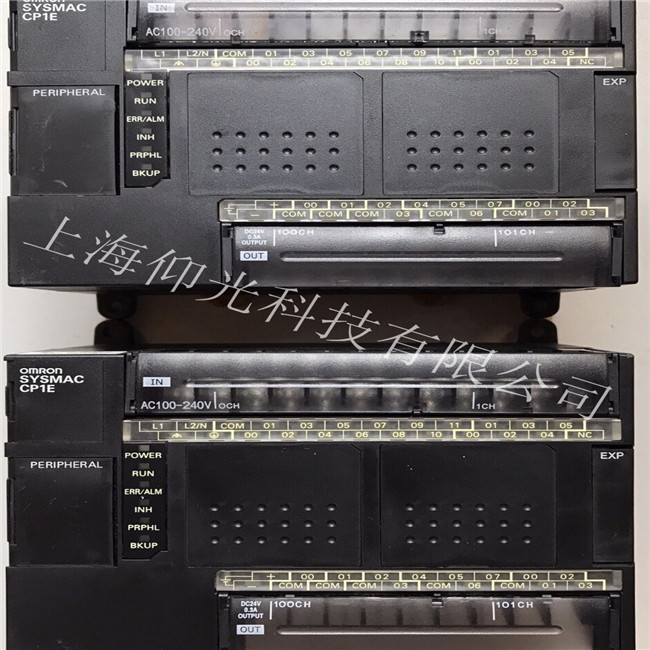

歐姆龍運行中PLC常見故障原因及處理方法
故障現象：模擬量模塊CJ1W-DA041輸出4路4-20mA電流，其中2、3通道正常，1、4通道沒有電流輸出。
分析電路，此4路電流輸出分別使用了4個集成塊LT1490進行D/A轉換，先測量1、4通道上集成塊LT1490上的外部元件，三極管、電阻均沒有發現問題，
懷疑第1、4通道上的集成塊LT1490損壞，因手上沒有備件，試采用對調的方法判斷，將1通道上的集成塊LT1490換到2通道，2通道的集成塊LT1490換到1通道，
結果，1通道電流輸出正常，2通道沒有電流輸出，從而判斷1通道是集成塊LT1490故障，用同樣的方法，判斷4通道也是LT1490損壞，新購買2個LT1490，
更換，故障排除。
(一)外圍電路元器件故障
此類故障在PLC維修中比較常見，一般是工作一定時間后的故障中經常發生。在PLC控制回路中如果出現元器件損壞故障，PLC控制系統就會立即自動停止工作。
輸入電路是PLC接受開關量、模擬量等輸入信號的端口，其元器件質量的優劣、接線方式及是否牢靠也是影響控制系統可靠性的重要因素。
對于開關量輸出來說，PLC的輸出有繼電器輸出、晶閘管輸出、晶體管輸出三種形式，具體選擇哪種形式的輸出應根據負載要求來決定，選擇不當會使系統可靠性降
低 嚴重時導致系統不能正常工作。
此外，PLC的輸出端子帶負載能力是有限的.如果超過了規定的最大限值.必須外接繼電器或接觸器.才能正常工作。
外接繼電器、接觸器、電磁閥等執行元件的質量，是影響系統可靠性的重要因素。常見的故障有線圈短路、機械故障造成觸點不動或接觸不良。
(二)端子接線接觸不良
此類故障在PLC工作一定時間后隨著設備動作的頻率升高出現。由于控制柜配線缺陷或者使用中的震動加劇及機械壽命等原因，
接線頭或元器件接線柱易產生松動而引起接觸不良。
這類故障的排除方法是使用萬用表，借助控制系統原理圖或者是PLC邏輯梯形圖進行故障診斷維修。
對于某些比較重要的外設接線端子的接線，為保證可靠連接，一般采用焊接冷壓片或冷壓插針的方法處理。
(三)歐姆龍PLC受到干擾引起的功能性故障
自動化系統中所使用的各種類型PLC，是專門為工業生產環境而設計的控制裝置。在設計和制造過程中采用了多層次抗干擾和精選元件措施，故具有較強的適應惡劣工業環境的能力、運行穩定性和較高的可靠性。因此一般不需要采取什么特殊措施就可以直接在工業環境使用。
PLC受到的干擾可分為內部干擾和外部干擾。在實際的生產環境下，外部干擾是隨機的，與系統結構無關，且干擾源是無法消除的 只能針對具體情況加以限制。
內部干擾與系統結構有關。主要通過系統內交流主電路、模擬量輸入信號等引起，通過精心設計系統線路或系統軟件濾波等處理，可使內部干擾得到最大限度的抑制。
